Dalam dunia perpipaan industri, para engineer mengandalkan sebuah komponen sederhana namun vital bernama Orifice Plate untuk mendapatkan kendali penuh atas aliran fluida. Keberhasilan suatu sistem perpipaan seringkali bergantung pada seberapa akurat kita mampu mengukur dan mengatur fluida yang mengalir di dalamnya. Oleh karena itu, pemahaman mendalam tentang komponen ini menjadi sebuah keharusan.
Artikel ini akan mengupas tuntas seluk-beluk orifice plate. Mulai dari konsep dasar dan prinsip kerjanya, kita akan berlanjut untuk menjelajahi berbagai jenisnya serta aplikasi spesifik di beragam sektor industri. Dengan demikian, Anda akan memperoleh wawasan komprehensif untuk memilih dan mengaplikasikan orifice plate secara tepat guna.
Apa Sebenarnya Orifice Plate Itu?
Secara mendasar, orifice plate adalah sebuah piringan logam tipis yang memiliki lubang dengan diameter tertentu di bagian tengahnya. Para teknisi memasang perangkat ini secara tegak lurus di dalam pipa untuk menghalangi aliran fluida. Tujuan utamanya ada dua: pertama, untuk mengukur laju aliran, dan kedua, untuk mengurangi tekanan secara terkendali.

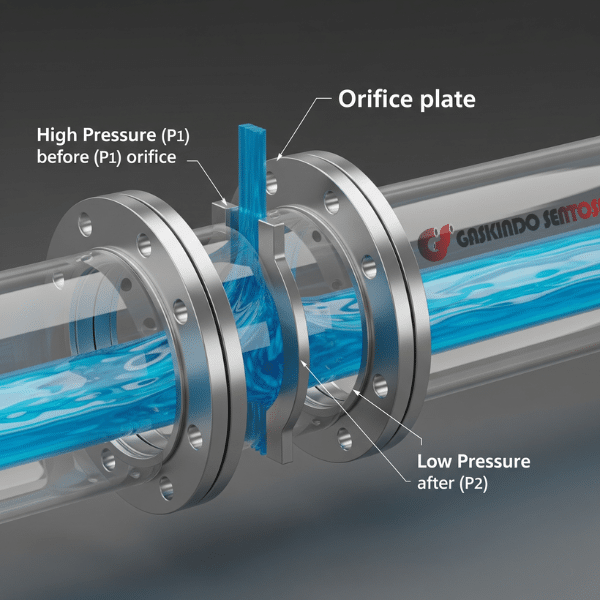

Prinsip kerjanya sendiri berakar pada Hukum Bernoulli. Ketika fluida yang mengalir dipaksa melewati lubang orifice yang lebih kecil, kecepatannya akan meningkat drastis. Akibatnya, terjadi perbedaan tekanan yang signifikan antara sisi hulu (sebelum orifice) dan sisi hilir (setelah orifice). Para engineer memanfaatkan perbedaan tekanan inilah untuk menghitung volume atau massa fluida yang mengalir per satuan waktu.
Selain fungsinya yang krusial, popularitas orifice plate juga didukung oleh biayanya yang ekonomis dan desainnya yang simpel. Bahkan, berbagai lembaga standardisasi dunia seperti ISO, AGA, dan ASME telah menetapkan panduan manufaktur yang ketat untuk menjamin konsistensi dan akurasinya.

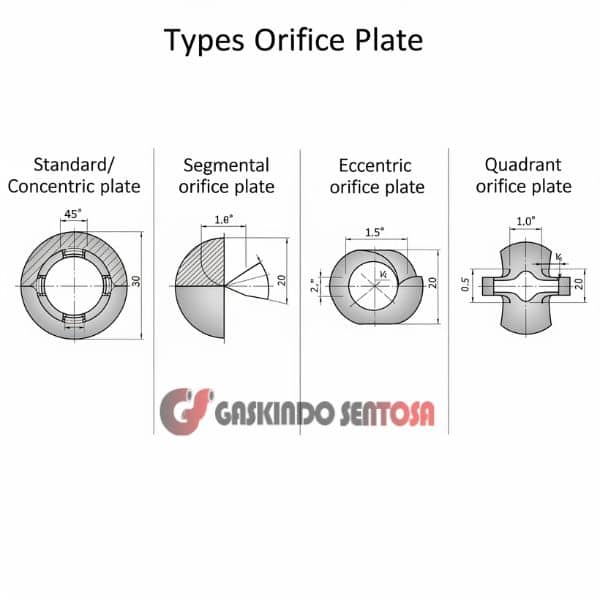

Menjelajahi 4 Jenis Utama Orifice Plate
Untuk memenuhi kebutuhan aplikasi yang sangat beragam, para produsen mendesain orifice plate dalam beberapa jenis. Pemilihan jenis yang tepat merupakan langkah krusial yang menentukan akurasi pengukuran dan kesehatan sistem perpipaan Anda.
Selanjutnya, mari kita kenali empat jenis yang paling umum digunakan di industri.
1. Orifice Plate Standar (Concentric)
Jenis ini adalah yang paling dasar dan populer. Orifice plate standar memiliki lubang yang terletak persis di tengah piringan (konsentris). Karena desainnya yang universal, para engineer sering menggunakannya untuk aplikasi umum pada aliran fluida yang bersih, baik itu cairan maupun gas. Sektor industri seperti pengolahan air bersih, kimia, dan manufaktur umum sangat bergantung pada jenis ini.
2. Orifice Plate Segmental
Berbeda dari tipe standar, orifice plate segmental memiliki lubang yang berbentuk seperti segmen lingkaran. Desain unik ini bertujuan untuk mengatasi masalah pada aliran fluida yang mengandung partikel padat. Dengan menempatkan lubang di bagian bawah pipa, padatan berat dapat terus melaju tanpa menyumbat. Sebaliknya, jika lubang diletakkan di atas, gelembung gas dapat melewatinya dengan mudah. Oleh karena itu, industri pengolahan limbah, baja, dan petrokimia seringkali memilih jenis segmental.
3. Orifice Plate Eccentric
Mirip dengan segmental, orifice plate eccentric juga dirancang untuk menangani fluida multifasa atau yang mengandung kotoran. Jenis ini memiliki lubang berbentuk lingkaran penuh, namun posisinya tidak di tengah (eksentrik), melainkan menempel pada salah satu sisi dinding pipa. Posisi lubang di bagian bawah memungkinkan padatan dan slurry (lumpur) melewatinya tanpa menyebabkan penumpukan yang dapat mengganggu akurasi pengukuran. Industri kimia berat, kertas, dan nuklir merupakan beberapa contoh pengaplikasian utamanya.
4. Orifice Plate Quadrant (Quarter-Circle)
Selanjutnya, kita memiliki orifice plate quadrant yang dirancang khusus untuk skenario aliran yang lebih menantang. Jenis ini memiliki lubang dengan sisi masuk yang berbentuk seperempat lingkaran. Desain ini sangat efektif untuk mengukur aliran fluida dengan viskositas (kekentalan) tinggi atau bilangan Reynolds rendah, seperti minyak mentah, sirup, dan slurry kental. Bentuknya yang melengkung membantu menstabilkan aliran dan memberikan pengukuran yang lebih presisi pada fluida kental.
Tantangan dan Faktor Kritis dalam Penggunaan Orifice Plate
Meskipun terlihat sederhana, performa orifice plate sangat sensitif terhadap berbagai faktor eksternal. Untuk menjamin keandalannya, para praktisi di lapangan harus memperhatikan beberapa aspek kritis.
Pertama, kualitas instalasi memegang peranan utama. Pemasangan yang tidak tegak lurus atau tidak sentral (untuk tipe standar) dapat langsung merusak akurasi. Selain itu, kondisi fisik piringan juga sangat menentukan. Seiring waktu, tepian lubang yang tajam bisa menjadi tumpul akibat erosi atau korosi. Goresan, lengkungan akibat tekanan, hingga endapan lemak pada permukaan juga dapat mengubah karakteristik aliran dan pada akhirnya memengaruhi efektivitas pengukuran.
Oleh karena itu, inspeksi dan perawatan rutin menjadi sebuah kewajiban, bukan lagi pilihan.
Kesimpulan
Pada akhirnya, orifice plate membuktikan bahwa solusi rekayasa yang efektif tidak harus selalu rumit. Komponen sederhana ini memberikan para engineer alat yang andal dan ekonomis untuk menguasai dinamika aliran fluida. Dengan memahami prinsip dasar, mengenali setiap jenisnya, dan waspada terhadap faktor-faktor yang memengaruhinya, Anda dapat merancang dan memelihara sistem perpipaan yang jauh lebih efisien dan dapat diandalkan.
