Apa itu Steam Trap? Definisi, Tipe, Serta Fungsinya

Dalam setiap sistem perpipaan uap (steam) yang kompleks, efisiensi dan keamanan menjadi prioritas utama. Banyak komponen bekerja sama untuk mencapai tujuan tersebut, namun ada satu perangkat yang perannya seringkali tak tergantikan: steam trap. Perangkat ini mungkin terlihat sederhana, tetapi dampaknya terhadap kinerja sistem sangatlah signifikan.

Artikel ini akan memandu Anda memahami secara mendalam apa itu steam trap, mengapa perangkat ini begitu vital, dan bagaimana memilih serta merawatnya dengan benar untuk memaksimalkan keuntungan operasional.

Apa Sebenarnya Steam Trap Itu?

Secara mendasar, Anda dapat menganggap steam trap sebagai sebuah katup otomatis yang cerdas. Fungsi utamanya adalah menyaring dan membuang produk sampingan yang tidak diinginkan dari jalur uap. Produk sampingan ini utamanya adalah kondensat (uap yang telah melepaskan energinya dan kembali menjadi air) serta gas non-kondensabel seperti udara.

Dengan demikian, steam trap secara aktif memastikan bahwa yang mengalir di dalam sistem hanyalah uap kering berkualitas tinggi. Keberadaan kondensat di dalam jalur uap dapat menyebabkan berbagai masalah serius, mulai dari penurunan efisiensi transfer panas hingga kerusakan mekanis yang parah. Oleh karena itu, peran steam trap menjadi sangat krusial dalam menjaga tiga pilar utama sistem uap: efisiensi energi, keamanan operasional, dan kualitas produk akhir.

Mengapa Keberadaan Steam Trap Begitu Krusial?

Anda mungkin bertanya, mengapa memisahkan air dari uap begitu penting? Jawabannya terletak pada berbagai keuntungan nyata yang langsung dirasakan oleh sistem.

1. Meningkatkan Efisiensi Energi secara Dramatis Steam trap mencegah kebocoran uap hidup (live steam). Saat uap yang masih mengandung energi panas terbuang sia-sia bersama kondensat, Anda pada dasarnya sedang membuang bahan bakar dan uang. Selanjutnya, steam trap yang berfungsi baik memastikan permukaan transfer panas pada peralatan produksi (seperti heat exchanger atau reboiler) tidak dilapisi oleh lapisan air, sehingga proses pemanasan berjalan jauh lebih cepat dan efisien.
2. Melindungi Peralatan dari Kerusakan Fatal Akumulasi kondensat di dalam pipa uap berkecepatan tinggi dapat menyebabkan fenomena berbahaya yang disebut water hammer. Kondisi ini terjadi ketika gumpalan air terdorong oleh uap dengan kecepatan tinggi dan menabrak katup atau tikungan pipa, yang dapat mengakibatkan kerusakan katastrofal. Selain itu, kondensat yang bercampur dengan gas lain dapat membentuk asam karbonat yang korosif dan mengikis pipa serta peralatan dari dalam.
3. Menjaga Kualitas dan Konsistensi Produk Dalam industri seperti farmasi atau makanan dan minuman, suhu yang presisi adalah kunci. Kehadiran kondensat akan menyebabkan suhu pemanasan menjadi tidak merata dan tidak konsisten. Akibatnya, kualitas produk akhir bisa menurun drastis. Dengan membuang kondensat secara efektif, steam trap membantu menjaga suhu proses yang stabil dan dapat diandalkan.

Membedah Tiga Jenis Utama Steam Trap

Untuk menjalankan tugasnya, steam trap menggunakan prinsip kerja yang berbeda-beda. Perbedaan inilah yang mengkategorikannya ke dalam tiga jenis utama.

1. Steam Trap Mekanis (Mechanical Trap)

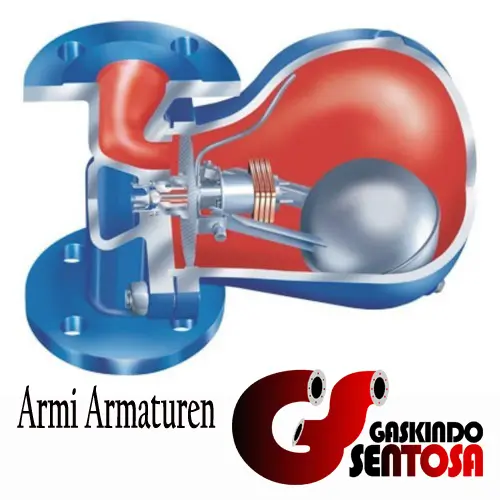

Jenis ini bekerja berdasarkan perbedaan massa jenis (densitas) antara uap yang ringan dan kondensat yang lebih berat. Steam trap mekanis memiliki pelampung atau ember terbalik di dalamnya yang akan naik-turun sesuai level kondensat. Ketika kondensat terkumpul dan mencapai level tertentu, beratnya akan membuat mekanisme pelampung membuka katup pembuangan. Setelah kondensat habis, pelampung akan naik kembali dan menutup katup untuk mencegah uap keluar. Tipe ini sangat andal untuk aplikasi dengan volume kondensat yang besar.

2. Steam Trap Termostatik (Thermostatic Trap)

Selanjutnya, ada steam trap termostatik yang beroperasi berdasarkan perbedaan suhu. Komponen sensor di dalamnya akan mendeteksi suhu fluida. Uap memiliki suhu yang jauh lebih tinggi daripada kondensat. Perangkat ini akan tetap tertutup saat mendeteksi suhu uap yang panas. Namun, begitu kondensat yang lebih dingin masuk dan menurunkan suhu di dalam trap, elemen termostatik akan berkontraksi dan membuka katup pembuangan. Tipe ini sangat baik dalam mengeluarkan udara dari sistem saat pertama kali dinyalakan (startup).

3. Steam Trap Termodinamik (Thermodynamic Trap)

Jenis terakhir ini memanfaatkan prinsip aerodinamika dan perbedaan kecepatan fluida. Steam trap termodinamik menggunakan sebuah cakram (disk) yang bisa bergerak bebas. Kondensat yang bergerak lambat akan dengan mudah mendorong cakram ke atas dan mengalir keluar. Akan tetapi, saat uap panas yang berkecepatan tinggi mencoba lewat, ia menciptakan zona bertekanan rendah di bawah cakram (Prinsip Bernoulli). Akibatnya, tekanan di atas cakram menjadi lebih besar dan membantingnya ke posisi tertutup, menjebak uap agar tidak keluar. Katup akan terbuka kembali setelah uap di atas cakram mengembun dan tekanannya turun.

Aplikasi Steam Trap di Berbagai Sektor Industri

Anda akan menemukan steam trap bekerja di hampir semua industri yang mengandalkan uap untuk prosesnya.

• Industri Minyak dan Gas: Menjaga jalur tracing tetap panas untuk mencegah pembekuan fluida dan memastikan uap di unit reboiler tetap kering untuk proses distilasi yang efisien.
• Industri Makanan & Minuman: Memastikan proses sterilisasi, pasteurisasi, dan pemasakan menggunakan suhu yang akurat dan merata.
• Industri Kimia dan Farmasi: Mencegah kontaminasi produk dengan memastikan hanya uap murni yang digunakan untuk reaksi kimia dan proses sterilisasi peralatan.
• Pembangkit Listrik (Power Plant): Melindungi bilah-bilah turbin uap yang berputar dengan kecepatan sangat tinggi dari erosi akibat hantaman tetesan kondensat.
• Rumah Sakit dan Perhotelan: Menjamin efisiensi sistem laundry, dapur, dan pemanas air yang menggunakan uap.

Praktik Terbaik: Pemasangan dan Perawatan

Untuk mendapatkan manfaat maksimal, Anda harus memilih, memasang, dan merawat steam trap dengan benar.

• Pilih Tipe yang Tepat: Selalu sesuaikan jenis steam trap (mekanis, termostatik, atau termodinamik) dengan kebutuhan aplikasi, seperti volume kondensat, tekanan kerja, dan lokasi pemasangan.
• Pasang di Lokasi Strategis: Instalasi harus dilakukan pada titik terendah sistem perpipaan, tempat kondensat secara alami akan berkumpul.
• Lakukan Inspeksi Rutin: Buatlah jadwal pemeriksaan rutin. Gunakan metode pengecekan visual (pengamatan), termal (menggunakan termometer inframerah), dan akustik (menggunakan perangkat ultrasonik) untuk mendeteksi kegagalan trap.
• Jangan Abaikan Biaya Awal: Meskipun ada biaya investasi untuk pembelian dan instalasi, penghematan energi dari steam trap yang berfungsi baik akan jauh melampaui biaya tersebut dalam jangka panjang.

Pada akhirnya, memandang steam trap bukan sekadar sebagai komponen, melainkan sebagai investasi dalam efisiensi, keamanan, dan keandalan sistem perpipaan Anda adalah langkah yang bijak. Dengan manajemen steam trap yang proaktif, Anda secara langsung berkontribusi pada operasi yang lebih hemat biaya dan berkelanjutan.
