Cara Memilih Standar Flange di Indonesia : ANSI vs JIS vs PN

Dalam dunia rekayasa perpipaan, flange berfungsi sebagai jembatan krusial yang menyatukan seluruh sistem. Anda dapat menganggapnya sebagai “bahasa” universal yang memungkinkan dua komponen pipa berbeda untuk berkomunikasi dan terhubung dengan aman. Namun, masalah muncul ketika komponen-komponen ini berbicara dalam “dialek” yang berbeda. Oleh karena itu, memahami perbedaan fundamental antara standar flange seperti ANSI, JIS, dan PN bukan lagi sekadar pilihan teknis, melainkan sebuah keharusan strategis untuk menjamin kesuksesan, keamanan, dan efisiensi proyek Anda di Indonesia.

Artikel ini akan memandu Anda secara praktis cara memilih standar flange agar Anda dapat membuat keputusan yang tepat dan terinformasi.

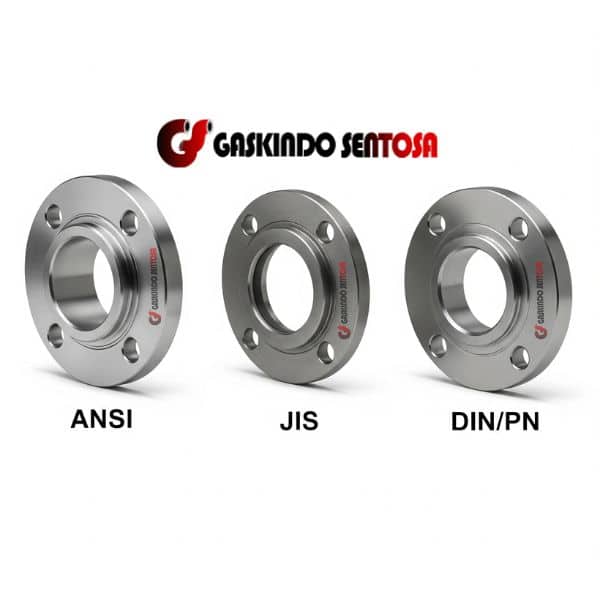

Mengenal Tiga Raksasa Standar Flange Global

Setiap standar flange lahir dari kebutuhan industri dan geografis yang unik. Akibatnya, masing-masing memiliki karakteristik dan filosofi desainnya sendiri. Mari kita bedah ketiganya.

1. ANSI/ASME: Si Standar Internasional dari Amerika

American National Standards Institute (ANSI) dan American Society of Mechanical Engineers (ASME) menetapkan standar yang paling dominan secara global. Secara khusus, standar ASME B16.5 menjadi rujukan utama untuk flange pipa dan fitting.

Anda akan menemukan standar ini mendominasi industri minyak dan gas, petrokimia, dan proyek-proyek skala besar yang melibatkan banyak pemasok internasional. Kekuatan utamanya terletak pada spesifikasi material yang sangat detail dan rating kelas tekanan (seperti Class 150, 300, 600) yang jelas. Dengan demikian, jika proyek Anda menuntut ketahanan ekstrem dan kepatuhan terhadap norma internasional, Anda hampir pasti akan memilih ANSI/ASME.

2. JIS: Presisi Khas Industri Jepang

Japanese Industrial Standards (JIS) mencerminkan reputasi Jepang dalam hal presisi dan kualitas manufaktur. Standar ini, misalnya JIS B2220, sangat umum Anda temukan pada mesin, peralatan, dan sistem perpipaan yang diimpor langsung dari Jepang.

Meskipun secara visual seringkali mirip dengan ANSI, terdapat perbedaan subtil namun krusial dalam dimensi, jumlah lubang baut, dan diameter lingkaran baut (Pitch Circle Diameter – PCD). Menggunakan flange JIS menjadi pilihan logis ketika Anda mengintegrasikan peralatan dari pabrikan Jepang, seperti di sektor otomotif, elektronik, atau perkapalan, untuk memastikan kecocokan yang sempurna tanpa modifikasi.

3. DIN/PN: Efisiensi dan Andalan Industri Eropa

Standar yang berasal dari Jerman, Deutsches Institut für Normung (DIN), seringkali berjalan beriringan dengan sistem rating PN (Pressure Nominal). PN secara sederhana menunjukkan tekanan kerja maksimum yang diizinkan dalam satuan bar pada suhu tertentu. Sebagai contoh, PN16 berarti flange tersebut dirancang untuk tekanan nominal 16 bar.

Anda akan sering menjumpai standar DIN/PN pada peralatan dan sistem perpipaan yang berasal dari Eropa. Industri seperti pengolahan air (WTP/WWTP), farmasi, dan makanan & minuman kerap mengadopsi standar ini karena desainnya yang efisien dan telah teruji. Oleh karena itu, ketika spesifikasi proyek Anda merujuk pada standar Eropa, DIN/PN adalah jawaban yang Anda cari.

Faktor Kunci dalam Menentukan Pilihan Anda

Memilih flange yang tepat menuntut Anda untuk berpikir seperti seorang detektif. Anda harus mengumpulkan semua petunjuk teknis untuk sampai pada kesimpulan yang paling akurat.

• Peta Tekanan dan Suhu Operasi: Pertama-tama, Anda harus selalu memvalidasi tekanan dan temperatur kerja maksimum sistem Anda. Setiap standar memiliki grafik tekanan-suhu yang berbeda untuk setiap material. Mengabaikan faktor ini dapat mengakibatkan kebocoran atau, lebih buruk lagi, kegagalan katastrofis.
• Kecocokan Material dengan Fluida: Selanjutnya, pertimbangkan sifat fluida yang akan mengalir. Apakah itu korosif, abrasif, atau bersuhu sangat tinggi? Anda harus memilih material flange (misalnya, Carbon Steel, Stainless Steel 304/316, atau paduan eksotis lainnya) yang memiliki ketahanan kimia dan termal yang sesuai. Pilihan material yang salah akan secara drastis memperpendek umur pakai sistem perpipaan Anda.
• Presisi Dimensi dan Sambungan: Ini adalah faktor yang paling sering menyebabkan kesalahan di lapangan. Selalu pastikan bahwa diameter nominal (DN), diameter luar, PCD, dan jumlah lubang baut flange Anda cocok persis dengan pipa atau equipment yang akan disambungkan. Ketidakcocokan sekecil apa pun akan membuat instalasi menjadi mustahil.
• Kepatuhan Regulasi Lokal: Terakhir, Anda wajib mematuhi peraturan yang berlaku di Indonesia, termasuk Standar Nasional Indonesia (SNI) yang mungkin relevan. Kepatuhan tidak hanya menjamin kualitas tetapi juga merupakan syarat mutlak untuk keselamatan kerja dan operasional.

Kesimpulan

Pada akhirnya, pemilihan antara flange ANSI, JIS, atau PN adalah tentang memastikan semua komponen dalam sistem perpipaan Anda “berbicara” dalam bahasa teknis yang sama. Kesalahan dalam pemilihan tidak hanya menyebabkan penundaan proyek dan pembengkakan biaya akibat pembelian ulang, tetapi juga menempatkan keamanan seluruh fasilitas dan personel pada risiko tinggi.

Dengan membaca artikel terkait cara memilih flange, Anda bisa memahami asal-usul, karakteristik, dan aplikasi ideal dari setiap standar, Anda memberdayakan diri Anda untuk membangun sistem perpipaan yang tidak hanya berfungsi, tetapi juga andal, aman, dan efisien untuk jangka panjang.
