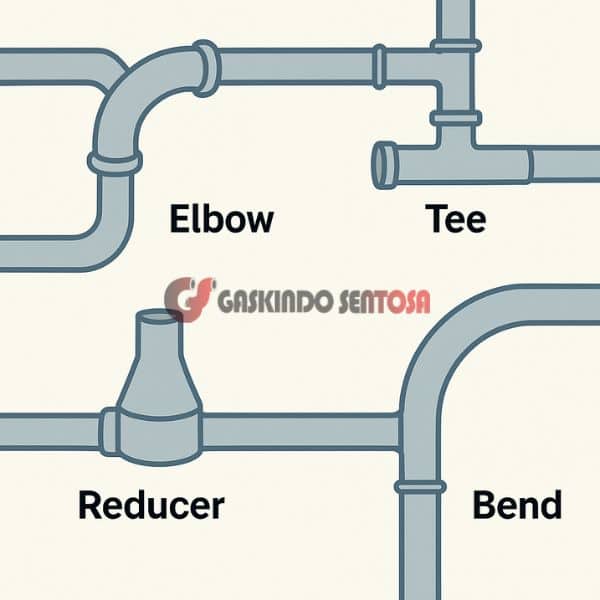

Elbow, Tee, Reducer, atau Bend Cara Memilih Fitting Pipa Terbaik

Dalam dunia perpipaan, satu kesalahan kecil dalam memilih komponen dapat berakibat fatal bagi keseluruhan sistem. Engineer merancang setiap jalur pipa dengan presisi, sehingga pemilihan fitting yang tepat bukanlah sekadar pilihan, melainkan sebuah keharusan teknis. Kesalahan umum di lapangan, seperti menggunakan elbow di tempat yang seharusnya memakai bend, sering kali memicu masalah seperti penurunan tekanan drastis (pressure drop), getaran berlebih, hingga kavitasi yang merusak pompa. Oleh karena itu, panduan ini akan mengupas tuntas perbedaan fundamental antara fitting paling umum yaitu, elbow, tee, reducer, dan bend agar Anda dapat merancang dan membangun sistem yang andal, efisien, dan tahan lama.

Mengapa Pemilihan Fitting Menjadi Sangat Krusial?

Setiap sistem perpipaan memiliki tujuan spesifik, entah itu mengalirkan air bersih, gas bertekanan tinggi, atau bahan kimia korosif. Fitting pipa memegang peran sebagai “tulang sendi” yang menentukan arah, cabang, dan laju aliran fluida di dalamnya. Dengan demikian, fitting yang tepat secara aktif menjaga integritas sistem dari berbagai risiko. Misalnya, fitting yang benar akan meminimalkan turbulensi, mencegah penumpukan sedimen, dan memastikan tekanan kerja tetap berada dalam batas aman. Lebih lanjut, setiap fitting diproduksi mengikuti standar ketat seperti ASME (American Society of Mechanical Engineers) atau SNI (Standar Nasional Indonesia) yang menjamin dimensi, material, dan ketahanannya. Memahami karakteristik masing-masing fitting akan memberdayakan Anda untuk membuat keputusan teknis yang cerdas.

1. Mengubah Arah Aliran – Duel Klasik: Elbow vs. Bend

Banyak praktisi sering menyamakan elbow dan bend, padahal keduanya memiliki karakteristik dan aplikasi yang sangat berbeda. Keduanya memang berfungsi untuk membelokkan aliran, namun cara mereka melakukannya memberikan dampak yang signifikan pada performa sistem.

Elbow: Belokan Tajam untuk Ruang Terbatas Elbow memberikan belokan tajam dan ringkas, menjadikannya solusi ideal untuk instalasi di area yang sempit. Komponen ini merupakan produk prefabrikasi pabrik dengan sudut standar (umumnya 90° dan 45°). Dalam praktiknya, elbow memiliki dua varian radius utama:

• Long Radius (LR) Elbow: Memiliki radius belokan setara 1.5 kali diameter nominal pipa (1.5D). Tipe ini menjadi pilihan utama karena menawarkan hambatan aliran yang lebih rendah dibandingkan Short Radius.
• Short Radius (SR) Elbow: Memiliki radius belokan yang sama dengan diameter nominal pipa (1D). Engineer biasanya memilih tipe ini hanya ketika ruang instalasi benar-benar tidak memungkinkan untuk menggunakan LR elbow.

Bend: Aliran Halus untuk Sistem Kritis Di sisi lain, bend menawarkan perubahan arah yang jauh lebih landai dan mulus. Perbedaan utamanya terletak pada radius belokan yang jauh lebih besar dari 1.5D, bahkan bisa mencapai 3D, 5D, atau lebih. Radius yang besar ini secara signifikan mengurangi gesekan dan turbulensi fluida. Akibatnya, bend menjadi pilihan wajib untuk:

• Sistem Aliran Tinggi: Mengangkut fluida dengan kecepatan tinggi tanpa menyebabkan penurunan tekanan yang besar.
• Pipa Transportasi Jarak Jauh: Seperti pada pipeline minyak dan gas, di mana efisiensi aliran adalah segalanya.
• Sistem Pneumatic Conveying: Mengangkut material padat seperti bubuk atau biji-bijian yang rentan macet pada belokan tajam.

Secara sederhana, jika radius belokan lebih besar dari 1.5D, komponen itu kita sebut sebagai bend. Proses pembuatannya pun sering kali dilakukan secara kustom di lapangan menggunakan mesin bending pipa, memberikan fleksibilitas sudut yang tidak terbatas.

2. Membagi atau Menggabungkan Aliran – Peran Vital Tee

Fitting tee memegang peran krusial ketika Anda perlu memecah satu aliran menjadi dua atau menggabungkan dua aliran menjadi satu. Bentuknya yang menyerupai huruf ‘T’ memungkinkan percabangan 90° dari jalur pipa utama. Sebagai hasilnya, tee menjadi tulang punggung dalam sistem distribusi seperti jaringan pemadam kebakaran (fire sprinkler), sistem HVAC, dan jalur perpipaan proses di pabrik.

Terdapat dua jenis tee yang harus Anda kenali:

• Equal Tee (Straight Tee): Ketiga lubang (inlet dan outlet) memiliki diameter yang sama. Anda menggunakan tee ini untuk membagi aliran secara merata.
• Reducing Tee (Unequal Tee): Lubang pada cabang (branch) memiliki diameter lebih kecil dari jalur utama (run). Tipe ini sangat efisien untuk mengalirkan sebagian kecil fluida ke peralatan atau jalur sekunder tanpa harus menggunakan reducer tambahan.

3. Menyesuaikan Diameter Pipa – Fungsi Presisi Reducer

Ketika Anda perlu menyambungkan dua pipa dengan diameter berbeda, reducer adalah komponen yang Anda butuhkan. Fungsi utamanya adalah mengubah kecepatan aliran dan tekanan secara terkontrol. Penggunaan reducer yang tepat sangat penting untuk mencegah kavitasi pada pompa dan memastikan efisiensi hidrolik.

Reducer terbagi menjadi dua desain utama dengan fungsi yang sangat spesifik:

• Concentric Reducer: Berbentuk kerucut simetris, reducer ini menyatukan kedua pipa tepat di satu garis sumbu tengah. Desain ini sangat ideal untuk instalasi pipa vertikal karena menjaga aliran tetap terpusat dan mencegah penumpukan tekanan yang tidak merata.
• Eccentric Reducer: Memiliki satu sisi datar, sehingga sumbu pipa besar dan kecil tidak sejajar. Desain ini secara aktif mencegah terjebaknya kantung udara pada bagian atas pipa horizontal yang mengalirkan cairan. Sebaliknya, saat dipasang dengan sisi datar di bagian bawah, reducer ini mencegah penumpukan sedimen atau kotoran, membuatnya sempurna untuk aplikasi pump suction dan sistem drainase.

Tabel Perbandingan Cepat Fitting Pipa

Untuk membantu Anda mengambil keputusan dengan cepat, tabel berikut merangkum semua perbedaan utama yang telah kita bahas.

Kesimpulan: Pilihlah dengan Bijak untuk Performa Maksimal

Memahami perbedaan fundamental antara elbow, tee, reducer, dan bend bukan lagi sekadar pengetahuan teknis, melainkan fondasi dari sistem perpipaan yang andal. Setiap fitting secara aktif berkontribusi pada efisiensi, keamanan, dan umur panjang instalasi Anda. Dengan demikian, selalu sesuaikan pilihan Anda dengan kebutuhan spesifik sistem, mulai dari jenis fluida, tekanan kerja, hingga ketersediaan ruang.
