Jenis-jenis Boiler: Dari Fire-Tube hingga Supercritical

Setelah sebelumnya kita memahami boiler sebagai “jantung uap” dalam dunia industri, kini saatnya kita membedah lebih dalam anatomi dan ragamnya. Memilih boiler yang tepat adalah keputusan teknis yang krusial, karena setiap jenis dirancang untuk kondisi, skala, dan efisiensi yang berbeda. Artikel ini akan membawa Anda menyelami klasifikasi utama boiler, memberikan analisis mendalam yang membedah teknologi di balik setiap kategori, mulai dari konstruksi dasarnya hingga level tekanan paling ekstrem.

Klasifikasi Berdasarkan Konstruksi: Fire-Tube vs. Water-Tube

Perbedaan paling fundamental dalam desain boiler terletak pada bagaimana panas dari pembakaran ditransfer ke air. Berdasarkan prinsip ini, kita mengklasifikasikan boiler menjadi dua kubu utama: Fire-Tube dan Water-Tube.

Boiler Pipa Api (Fire-Tube)

Sesuai namanya, pada boiler jenis ini, gas panas hasil pembakaran mengalir di dalam pipa-pipa (tubes). Pipa-pipa panas ini kemudian direndam sepenuhnya di dalam sebuah drum besar berisi air. Selanjutnya, panas dari pipa-pipa tersebut akan berpindah secara konduksi dan konveksi, memanaskan air di sekelilingnya hingga mendidih dan menghasilkan uap.

• Karakteristik Utama: Umumnya memiliki konstruksi yang lebih sederhana, biaya investasi awal lebih rendah, dan lebih mudah dalam perawatan.
• Aplikasi Ideal: Sangat cocok untuk kebutuhan uap dengan tekanan rendah hingga menengah, seperti pada industri laundry, hotel, rumah sakit, dan pabrik makanan skala kecil.

Boiler Pipa Air (Water-Tube)

Sebaliknya, boiler water-tube mengalirkan air di dalam pipa-pipa. Jaringan pipa berisi air ini kemudian dipanaskan dari sisi luar oleh gas panas yang memenuhi ruang tungku (furnace). Karena luas permukaan transfer panas yang sangat besar dan volume air di dalam pipa yang relatif kecil, boiler jenis ini mampu menghasilkan uap jauh lebih cepat dan pada tekanan yang jauh lebih tinggi.

• Karakteristik Utama: Desain lebih kompleks, mampu menangani tekanan dan temperatur sangat tinggi, serta memiliki respon yang cepat terhadap perubahan kebutuhan uap.
• Aplikasi Ideal: Menjadi pilihan utama untuk aplikasi skala besar yang menuntut tekanan tinggi, seperti pada Pembangkit Listrik Tenaga Uap (PLTU) dan fasilitas proses industri berat.

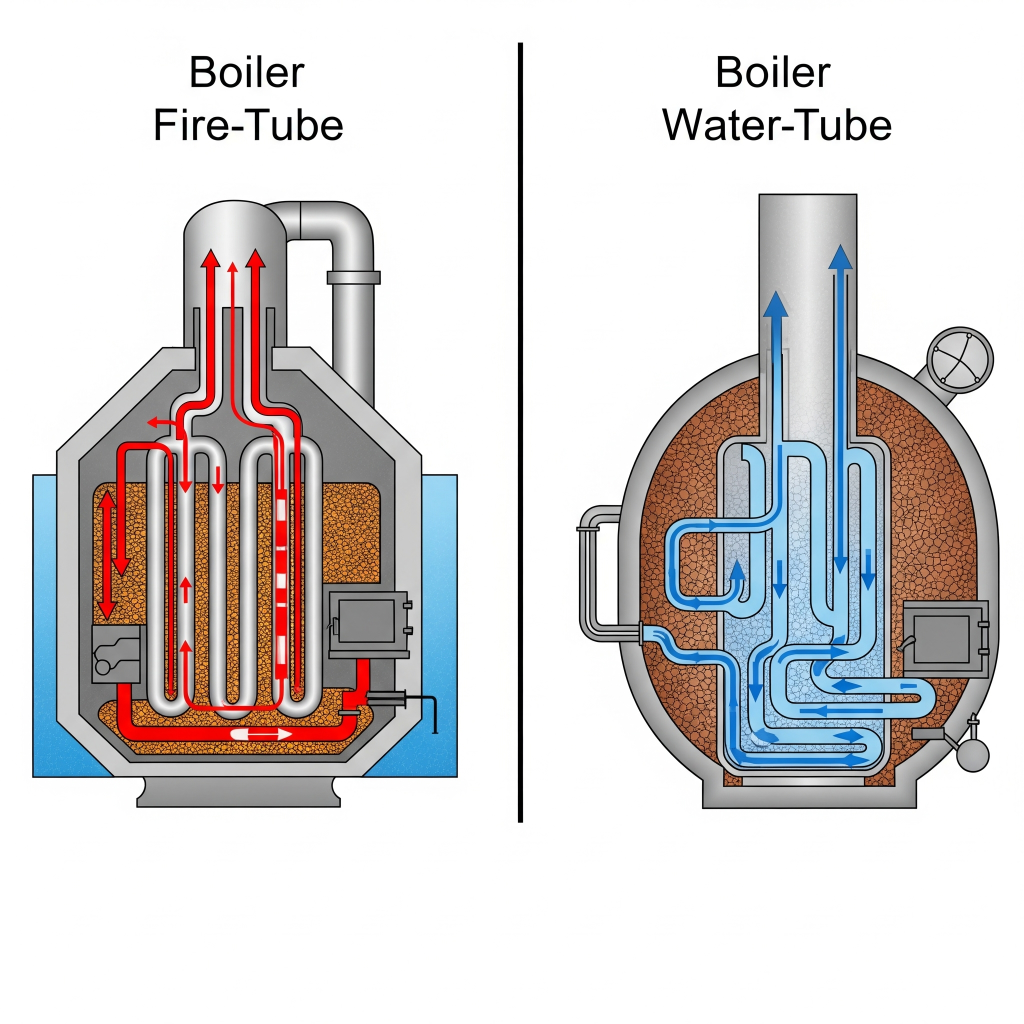

Untuk memvisualisasikan perbedaan fundamental ini, perhatikan diagram berikut.

Klasifikasi Berdasarkan Bahan Bakar

Selanjutnya, pilihan sumber energi secara langsung menentukan desain dan operasional sebuah boiler. Setiap bahan bakar memiliki karakteristik pembakaran dan sistem penanganan yang unik.

• Gas Alam & Minyak: Boiler ini populer karena pembakarannya yang bersih, efisiensi tinggi, dan kemudahan dalam kontrol. Peralatan pendukungnya relatif lebih ringkas dibandingkan bahan bakar padat.
• Batu Bara: Menjadi tulang punggung pembangkit listrik di banyak negara. Boiler batu bara memerlukan sistem penanganan material yang kompleks, mulai dari penyimpanan, pulverizer (penghalus), hingga sistem penanganan abu dan kontrol emisi yang ketat.
• Nuklir: Secara teknis, fasilitas nuklir tidak menggunakan “boiler” hasil pembakaran. Sebaliknya, reaktor nuklir menghasilkan panas dari reaksi fisi yang kemudian digunakan oleh unit Steam Generator untuk mengubah air menjadi uap. Prinsipnya sama, yakni menghasilkan uap, namun sumber panasnya bukan dari api.
• Biomassa: Boiler ini mengadopsi prinsip keberlanjutan dengan membakar material organik seperti cangkang sawit, sekam padi, serpihan kayu (wood chips), dan limbah pertanian lainnya. Desainnya harus mampu menangani bahan bakar dengan kadar air dan ukuran yang bervariasi.

Klasifikasi Berdasarkan Tekanan Kerja

Beralih dari konstruksi dan bahan bakar, klasifikasi krusial lainnya adalah berdasarkan tingkat tekanan uap yang dihasilkannya. Tekanan secara langsung berkorelasi dengan kandungan energi dalam uap, yang menentukan kapabilitasnya.

• Boiler Tekanan Rendah (Low-Pressure): Umumnya beroperasi pada tekanan di bawah 15 psig (1 bar gauge). Boiler ini lebih banyak digunakan untuk aplikasi pemanasan (heating) daripada untuk pembangkit tenaga.
• Boiler Tekanan Tinggi (High-Pressure): Merujuk pada semua boiler yang beroperasi di atas batas tekanan rendah. Kategori ini mencakup sebagian besar boiler yang digunakan untuk proses industri dan pembangkit listrik.
• Subcritical Boiler: Boiler ini beroperasi pada tekanan di bawah titik kritis air, yaitu 220.6 bar (3200 psi). Pada rentang tekanan ini, air masih mengalami proses pendidihan yang jelas untuk berubah menjadi uap. Mayoritas PLTU di dunia menggunakan boiler subcritical.
• Supercritical Boiler: Merupakan puncak teknologi boiler modern. Boiler ini beroperasi di atas titik kritis air. Pada kondisi ekstrem ini, tidak ada lagi perbedaan fasa antara cair dan gas. Air langsung berubah menjadi fluida seperti uap dengan densitas tinggi tanpa melalui proses mendidih. Hasilnya adalah efisiensi siklus termal yang jauh lebih tinggi. Maka dari itu, boiler ini menjadi andalan utama pada PLTU ultra-efisien.

Semua variasi ini menunjukkan betapa fleksibelnya teknologi boiler untuk memenuhi kebutuhan spesifik. Untuk memahami bagaimana jenis-jenis boiler ini diterapkan di berbagai industri, kembali ke panduan utama kami tentang apa itu boiler industri.

Kesimpulan

Pemahaman mendalam mengenai jenis-jenis boiler adalah kunci untuk membuat keputusan rekayasa yang tepat. Pemilihan antara fire-tube dan water-tube, penentuan bahan bakar yang paling ekonomis dan ramah lingkungan, serta penetapan level tekanan yang sesuai akan berdampak langsung pada efisiensi, biaya operasional, dan keamanan sebuah fasilitas. Dengan mengenali karakteristik setiap jenis, para insinyur dan manajer industri dapat mengoptimalkan “jantung uap” mereka untuk performa maksimal.
