Kenali 3 Tipe Permukaan Flange Pipa dan Fungsinya: FF, RF, dan RTJ

Blog ini akan membahas Kenali 3 Tipe permukaan flange pipa. Dalam dunia sistem perpipaan industrial, kekuatan sebuah sambungan menentukan integritas keseluruhan aliran. Pabrikan merancang flange sebagai komponen krusial untuk menyambungkan dua ujung pipa, katup, atau peralatan lainnya. Penggunaan flange secara signifikan mempermudah proses perawatan, modifikasi, hingga inspeksi sistem. Walaupun banyak orang mengenali flange dari materialnya seperti carbon steel atau stainless steel, para ahli teknis justru memberikan perhatian lebih pada detail yang lebih kritis, yaitu tipe permukaannya.

Permukaan flange, atau yang lebih dikenal sebagai flange face, merupakan area sentuh yang menentukan seberapa efektif sebuah segel atau seal dapat tercipta. Oleh karena itu, memahami perbedaan setiap tipe permukaan menjadi kunci untuk membangun sistem perpipaan yang aman dan efisien. Mari kita bedah lebih dalam mengenai jenis-jenis permukaan flange yang paling umum digunakan dalam industri.

Apa Sebenarnya yang Dimaksud dengan Permukaan Flange (Flange Face)?

Bayangkan permukaan flange sebagai titik jabat tangan antara dua komponen pipa. Area inilah yang akan saling bertemu dan ditekan bersama oleh baut untuk menciptakan sambungan yang rapat dan bebas bocor. Desain permukaan ini secara langsung memengaruhi jenis gasket yang Anda gunakan dan tingkat tekanan yang mampu ditahannya. Dengan demikian, pemilihan tipe permukaan flange yang tepat bukanlah sekadar preferensi, melainkan sebuah keputusan teknis yang vital.

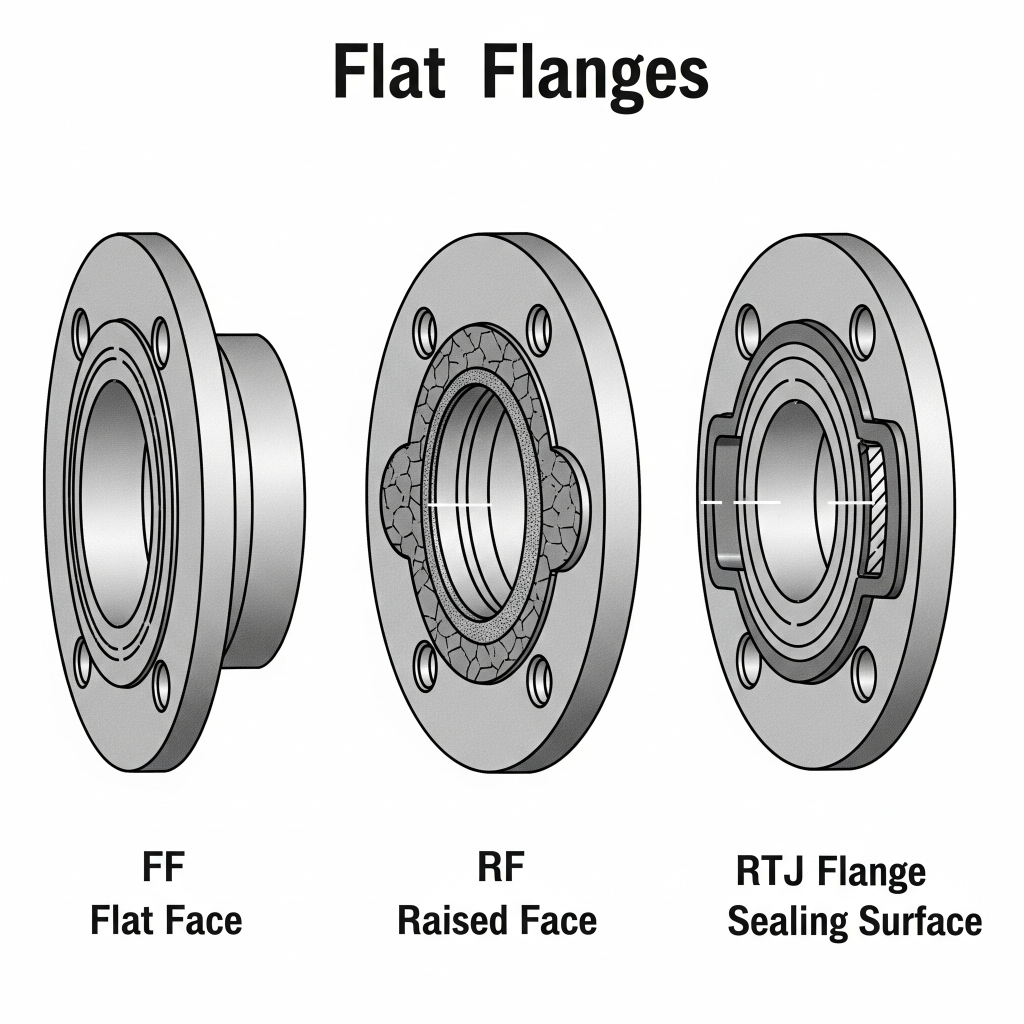

Berikut adalah tiga tipe permukaan flange utama yang perlu Anda kenali.

1. Flange Permukaan Datar atau Flat Face (FF)

Sesuai dengan namanya, flange tipe Flat Face (FF) memiliki permukaan yang sepenuhnya datar dari lubang dalam hingga lingkar luarnya. Desain ini memungkinkan gasket yang digunakan bersentuhan secara penuh dengan seluruh area permukaan flange. Akibatnya, gaya tekan dari baut tersebar secara merata di area yang sangat luas.

Anda akan sering menemukan flange FF pada aplikasi bertekanan dan bersuhu rendah. Sebagai contoh, sistem perpipaan air bersih, saluran drainase, atau sambungan pada pompa rumah umumnya menggunakan tipe ini. Selain itu, para insinyur secara spesifik memilih flange FF ketika menyambungkan material yang rapuh, seperti besi tuang (cast iron) atau fiberglass. Hal ini karena distribusi tekanan yang merata mencegah material tersebut retak saat baut dikencangkan. Gasket yang umum untuk flange FF biasanya terbuat dari bahan non-logam yang lebih lunak.

2. Flange Permukaan Timbul atau Raised Face (RF)

Selanjutnya, kita beralih ke tipe yang paling populer dan serbaguna di berbagai industri, yaitu Raised Face (RF). Anda dapat dengan mudah mengidentifikasi flange RF dari adanya permukaan kecil yang sedikit menonjol atau timbul di sekitar lubang pipa. Area timbul inilah yang menjadi satu-satunya titik kontak untuk gasket.

Lalu, mengapa desain ini sangat efektif? Dengan memusatkan seluruh gaya jepit baut ke area permukaan yang lebih kecil, flange RF menghasilkan tekanan pada gasket yang jauh lebih tinggi. Tekanan terkonsentrasi ini menciptakan segel yang jauh lebih kuat dan andal. Oleh karena itu, flange RF menjadi pilihan utama untuk sistem bertekanan dan bersuhu menengah hingga tinggi. Standar industri seperti ASME B16.5 secara luas merekomendasikan penggunaan flange tipe ini untuk sebagian besar aplikasi industrial.

3. Flange Sambungan Cincin atau Ring-Type Joint (RTJ)

Untuk aplikasi yang paling ekstrem, para ahli mengandalkan flange tipe Ring-Type Joint (RTJ). Flange ini dirancang khusus untuk menahan tekanan yang sangat tinggi (umumnya Class 600 ke atas) dan temperatur ekstrem di atas 427°C (800°F).

Desain flange RTJ sangat berbeda karena memiliki alur atau cekungan yang dibuat secara presisi pada permukaannya. Sebuah gasket logam padat berbentuk cincin (oval atau oktagonal) kemudian diletakkan di dalam alur ini. Ketika Anda mengencangkan baut, sisi-sisi flange akan menekan gasket logam tersebut hingga berubah bentuk (deformasi), menciptakan segel metal-ke-metal yang luar biasa kuat. Mekanisme ini memastikan sambungan memiliki ketahanan superior terhadap kebocoran, bahkan dalam kondisi operasional paling berat sekalipun.

Panduan Praktis dalam Menentukan Permukaan Flange

Memilih permukaan flange yang benar adalah langkah krusial untuk menjamin keamanan dan umur panjang sistem perpipaan Anda. Agar tidak salah pilih, Anda perlu mempertimbangkan beberapa faktor kunci secara aktif.

1. Analisis Kondisi Operasional: Pertama-tama, identifikasi tekanan dan suhu maksimum yang akan dialami sistem Anda. Ini adalah faktor penentu paling utama.
2. Pahami Jenis Fluida: Pertimbangkan sifat fluida yang mengalir. Apakah bersifat korosif, berbahaya, atau mudah terbakar? Fluida berbahaya menuntut segel yang lebih andal seperti RF atau RTJ.
3. Periksa Material Pipa: Seperti yang telah dibahas, jika Anda bekerja dengan material rapuh seperti besi tuang, flange FF adalah pilihan yang lebih aman untuk mencegah kerusakan.
4. Rujuk pada Standar Proyek: Selalu patuhi standar desain yang berlaku untuk proyek Anda, seperti ASME, ANSI, atau DIN, karena standar ini sering kali sudah menetapkan tipe flange yang harus digunakan.

Secara sederhana, gunakan Flat Face (FF) untuk tekanan rendah dan material rapuh. Andalkan Raised Face (RF) sebagai pilihan serbaguna untuk sebagian besar aplikasi industri. Kemudian, manfaatkan Ring-Type Joint (RTJ) secara eksklusif untuk layanan kritis dengan tekanan dan suhu yang sangat tinggi.

Kesimpulan

Pada akhirnya, pemilihan permukaan flange yang tepat memastikan setiap sambungan dalam sistem perpipaan Anda berfungsi secara optimal dan aman. Keputusan ini secara langsung memengaruhi efisiensi operasional dan mencegah risiko kegagalan yang dapat berakibat fatal. Dengan memahami fungsi spesifik dari flange FF, RF, dan RTJ, Anda dapat membuat keputusan teknis yang lebih cerdas dan bertanggung jawab.
