Male & Female vs Tongue & Groove: Memilih Desain Flange yang Tepat untuk Aplikasi Kritis

Perbedaan flange Male Female dan Tongue Groove. Dalam dunia perpipaan industri, flange dengan permukaan Raised Face (RF) merupakan pemandangan yang sangat umum. Namun, untuk aplikasi yang menuntut tingkat keamanan lebih tinggi dan jaminan anti-bocor, para insinyur seringkali beralih ke desain permukaan flange yang lebih canggih. Di sinilah flange dengan mekanisme saling mengunci (interlocking) berperan penting.

Dua desain yang paling populer dalam kategori ini adalah Male & Female (M&F) dan Tongue & Groove (T&G). Keduanya bekerja seperti kunci dan gembok, menciptakan sambungan yang jauh lebih kokoh dan andal dibandingkan permukaan datar biasa. Walaupun tujuannya sama, keduanya memiliki desain dan aplikasi ideal yang berbeda. Oleh karena itu, mari kita bedah satu per satu untuk memahami kapan harus menggunakan masing-masing jenis.

1. Male & Female (M&F) Flange: Perlindungan Gasket Maksimal

Desain Male & Female menawarkan pendekatan yang lugas untuk menciptakan sambungan yang sangat rapat. Desain ini secara efektif “mengurung” gasket untuk mencegahnya bergeser atau mengalami blow-out akibat tekanan tinggi.

Anatomi Desain

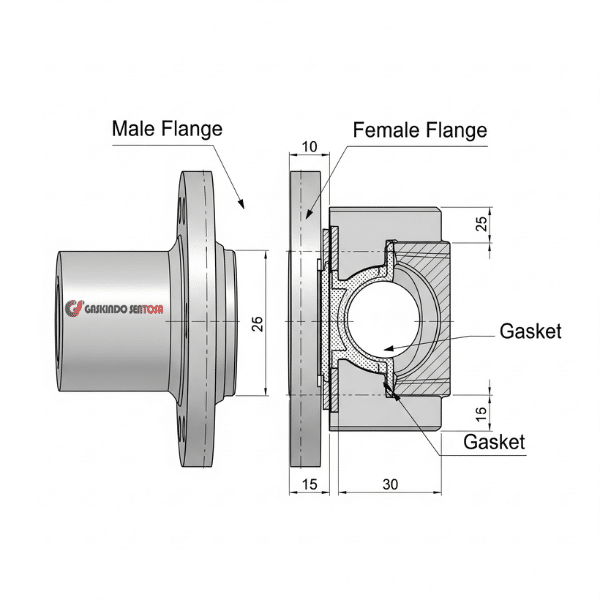

• Flange Male: Memiliki area permukaan yang menonjol keluar dari permukaan utama flange. Sekilas, tonjolan ini memang terlihat mirip dengan flange Raised Face standar, namun biasanya lebih tinggi dan mencakup area yang lebih luas.
• Flange Female: Memiliki cerukan (lekukan) yang presisi dan pas untuk menerima seluruh permukaan tonjolan dari flange Male. Dinding luar dari cerukan ini berfungsi sebagai pelindung kokoh yang menahan gasket tetap pada tempatnya.

Cara Kerja & Keunggulan Utama

Saat kedua flange disatukan, tonjolan dari flange Male masuk sepenuhnya ke dalam cerukan flange Female. Akibatnya, gasket yang berada di antaranya terkurung dengan sempurna. Desain ini memberikan beberapa keuntungan signifikan. Pertama, ia memberikan kemampuan penyegelan (sealing) yang luar biasa, sehingga hampir mustahil terjadi kebocoran jika dipasang dengan benar. Selain itu, mekanisme ini memastikan pelurusan (alignment) yang sangat presisi saat proses instalasi.

Potensi Kelemahan & Pertimbangan

Meskipun unggul dalam penyegelan, desain M&F menuntut sistem perpipaan yang sangat kaku. Desain ini tidak toleran terhadap pergeseran atau ekspansi termal yang signifikan. Di samping itu, karena lebih jarang digunakan dibandingkan RF, ketersediaannya di pasaran cenderung lebih terbatas dan biayanya relatif lebih mahal.

• Aplikasi Umum: Anda akan sering menemukan desain M&F pada sambungan shell-to-channel dan cover di peralatan Heat Exchanger, di mana pencegahan kebocoran antar fluida adalah hal yang mutlak.

2. Tongue & Groove (T&G) Flange: Konsentrasi Tekanan yang Efektif

Berbeda dengan M&F yang memiliki area kontak luas, Tongue & Groove menggunakan pendekatan yang lebih fokus. Desain ini menggunakan area kontak yang lebih kecil untuk menghasilkan tekanan pada gasket yang lebih tinggi, sehingga menciptakan segel yang sangat efektif.

Anatomi Desain

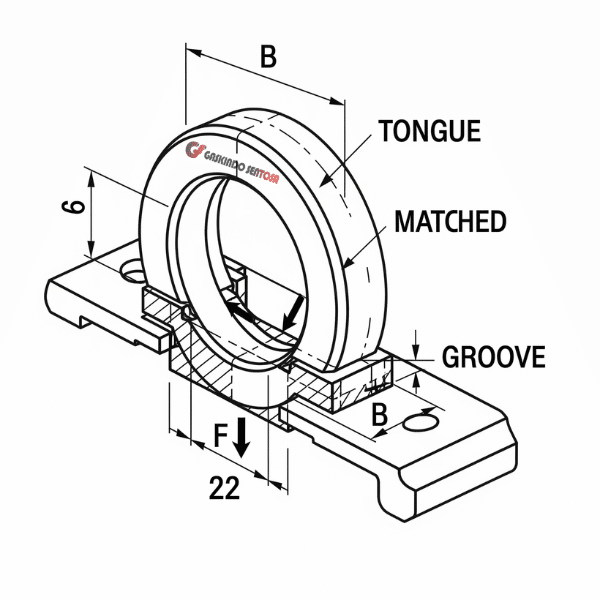

• Flange Tongue (Lidah): Memiliki sebuah cincin kecil yang menonjol keluar dari permukaan flange.
• Flange Groove (Alur): Memiliki alur melingkar yang presisi untuk menerima cincin dari flange Tongue.

Perbedaan utama dari flange M&F adalah ukuran tonjolan dan lekukannya. Pada T&G, keduanya jauh lebih kecil dan tidak mencakup seluruh area lubang flange.

Cara Kerja & Keunggulan Utama

Saat terpasang, “lidah” masuk ke dalam “alur”, menciptakan sebuah “kandang” kecil yang melindungi gasket dari dua sisi sekaligus yaitu dari tekanan proses di bagian dalam dan dari lingkungan korosif di bagian luar. Dengan area kontak yang lebih kecil, gaya baut yang sama akan menghasilkan tekanan pada gasket (gasket stress) yang lebih tinggi. Hasilnya adalah sambungan yang sangat kokoh dan tahan lama, bahkan terhadap beban aksial dan radial. Desain ini juga sangat membantu proses pelurusan (alignment) saat instalasi.

Potensi Kelehaman & Pertimbangan

Kompleksitasnya menjadi tantangan tersendiri. Proses pemasangan T&G flange memerlukan ketelitian yang lebih tinggi untuk memastikan “lidah” tidak rusak saat dimasukkan ke dalam “alur”. Kesalahan kecil saat instalasi dapat merusak permukaan flange.

• Aplikasi Umum: Desain ini sering digunakan pada tutup pompa (pump cover) dan valve bonnet, terutama pada layanan yang berbahaya atau korosif di mana perlindungan total terhadap gasket sangat diutamakan.

Kesimpulan: Kapan Memilih yang Mana?

Pada akhirnya, keputusan untuk menggunakan flange Male & Female atau Tongue & Groove bergantung pada kebutuhan spesifik aplikasi Anda. Keduanya menawarkan tingkat keamanan yang jauh lebih tinggi daripada flange Raised Face standar.

Dengan memahami karakteristik unik dari setiap desain, Anda dapat membuat keputusan yang lebih cerdas untuk memastikan sistem perpipaan Anda tidak hanya berfungsi, tetapi juga beroperasi dengan aman dan andal dalam jangka panjang. Untuk kebutuhan spesifik proyek Anda, berkonsultasi dengan ahli perpipaan akan selalu menjadi keputusan yang bijaksana untuk memastikan setiap koneksi terpasang dengan sempurna.
