Panduan Lengkap Pipe Nipple: Fungsi, Jenis, dan Aplikasi dalam Sistem Perpipaan

Jika kita membayangkan sistem perpipaan sebagai kerangka, maka fitting adalah sendi-sendi yang menyatukannya. Di antara berbagai jenis fitting, ada satu komponen yang seringkali terlihat sederhana namun memegang peran krusial: pipe nipple. Komponen ini berfungsi sebagai jembatan penghubung yang ringkas dan andal, memastikan integritas serta kelancaran aliran fluida.

Meskipun ukurannya kecil, mengabaikan pemilihan pipe nipple yang tepat dapat menimbulkan risiko kebocoran dan kegagalan sistem. Oleh karena itu, memahami fungsi, jenis, dan materialnya adalah pengetahuan dasar yang sangat penting. Artikel ini akan memandu Anda untuk mengenal lebih dalam tentang komponen vital ini, mulai dari definisi dasarnya hingga aplikasinya di berbagai industri.

Mendefinisikan Pipe Nipple: Lebih dari Sekadar Pipa Pendek

Pada intinya, pipe nipple adalah sebuah fitting berupa pipa berukuran pendek yang pada kedua ujungnya memiliki ulir jantan (male thread). Fungsi pipe nipple sendiri sangat spesifik, yaitu untuk menyambungkan dua pipa lain, katup (valve), atau fitting lain yang memiliki ulir betina (female thread). Namanya sendiri berasal dari bentuknya yang kecil dan menonjol.

Meskipun seringkali berukuran di bawah 3 inci, jangan meremehkan kekuatannya. Kebanyakan pipe nipple berkualitas tinggi dibuat melalui proses penempaan (forging). Proses ini memadatkan struktur logam, sehingga menghasilkan komponen yang sangat kuat dan mampu menahan tekanan tinggi, bahkan ada varian kecil yang bobotnya bisa mencapai beberapa kilogram.

Peran Vital Pipe Nipple dalam Sistem Perpipaan

Meskipun terlihat sederhana, pipe nipple menjalankan beberapa fungsi esensial pipe nipple yang menopang kinerja keseluruhan sistem. Para perancang sistem perpipaan memanfaatkan komponen ini untuk berbagai tujuan strategis.

Pertama, fungsi pipe nipple utamanya adalah membangun jembatan koneksi yang rapat antara dua komponen. Pipe nipple memungkinkan sambungan male-to-male yang seringkali dibutuhkan dalam konfigurasi perpipaan yang kompleks. Selanjutnya, komponen ini juga memfasilitasi perubahan arah aliran. Dengan menyambungkan nipple ke fitting seperti elbow atau tee, perancang dapat mengarahkan jalur pipa secara efisien. Selain itu, pipe nipple seringkali berfungsi sebagai titik adaptasi, menyediakan koneksi berulir untuk pemasangan katup, keran, atau instrumen pengukuran dengan mudah dan aman.

Mengenal Jenis-Jenis Pipe Nipple yang Umum Digunakan

Untuk memenuhi kebutuhan yang beragam, pipe nipple hadir dalam beberapa jenis dengan desain dan kegunaan yang spesifik. Memahami perbedaannya membantu Anda memilih komponen yang paling sesuai.

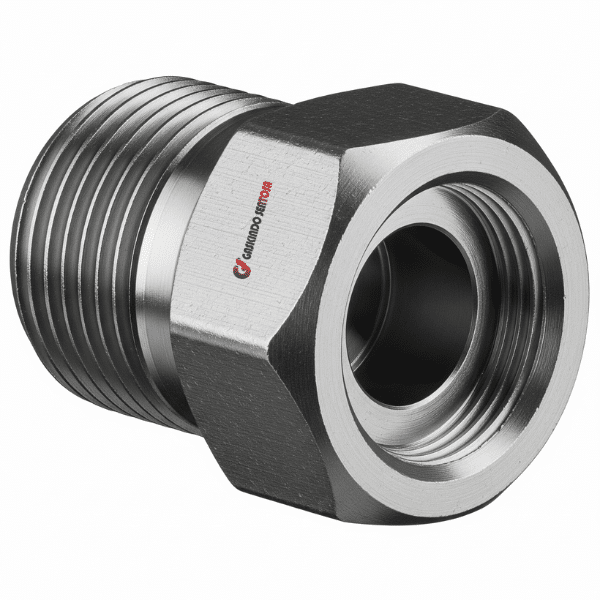

• Hexagon Nipple/Hex Nipple Ini adalah jenis yang paling umum dikenali. Bagian tengahnya yang berbentuk segi enam (heksagonal) memberikan pegangan yang kokoh bagi kunci pas (wrench). Dengan demikian, desain ini sangat memudahkan proses instalasi dan pelepasan, terutama di area yang sempit atau memerlukan pengencangan presisi.
• Barrel Nipple Nipple ini memiliki bentuk silinder lurus yang seragam dari ujung ke ujung. Fungsinya sangat lugas, yaitu untuk menyambungkan dua pipa atau fitting dengan diameter yang sama dalam satu garis lurus.
• Swage Nipple Berbeda dari yang lain, swage nipple secara spesifik berfungsi untuk menyatukan dua pipa dengan ukuran nominal yang berbeda. Nipple ini memiliki diameter yang lebih besar di satu ujung dan lebih kecil di ujung lainnya, berperan sebagai reducer (pengecil aliran). Jenisnya pun ada dua, yaitu konsentris (pusat kedua lubang sejajar) dan eksentris (pusat kedua lubang tidak sejajar).
• Welding Nipple Ketika sambungan berulir tidak cukup kuat atau tidak diizinkan, misalnya pada aplikasi bertekanan atau bervibrasi tinggi, welding nipple menjadi solusi. Satu ujungnya tidak berulir (disebut plain end) untuk dilas langsung ke pipa, sementara ujung lainnya bisa berulir untuk disambungkan ke katup atau komponen lain.

Material Pipe Nipple: Memilih Bahan yang Tepat untuk Aplikasi Anda

Kinerja sebuah pipe nipple sangat bergantung pada material pembuatnya. Insinyur memilih material berdasarkan kondisi operasi seperti suhu, tekanan, dan tingkat korosivitas fluida.

Stainless Steel (Baja Tahan Karat): Menjadi pilihan utama untuk aplikasi yang menuntut ketahanan korosi superior dan kekuatan tinggi. Material ini ideal untuk industri makanan, farmasi, dan kimia.

Carbon Steel (Baja Karbon): Menawarkan kekuatan mekanis yang sangat baik dengan biaya yang lebih ekonomis. Material ini sangat umum digunakan, namun seringkali memerlukan lapisan pelindung (seperti galvanis) untuk mencegah karat.

Kuningan (Brass): Memiliki ketahanan korosi yang baik terhadap air dan tidak mudah berkarat, sering digunakan pada sistem perpipaan air bersih dan plumbing domestik.

Plastik (PVC, CPVC): Pilihan yang ringan dan tahan terhadap berbagai bahan kimia. Akan tetapi, penggunaannya terbatas pada aplikasi dengan suhu dan tekanan yang rendah.

Kesimpulan: Komponen Kecil dengan Dampak Besar

Dari industri pengolahan kimia hingga sistem plumbing di gedung perkantoran, pipe nipple membuktikan dirinya sebagai komponen yang tak tergantikan. Fleksibilitasnya dalam menyambung, mengadaptasi, dan mengubah jalur pipa menjadikannya solusi andal untuk berbagai tantangan teknis.

Pada akhirnya, memilih pipe nipple yang tepat mulai dari jenis, ukuran, hingga materialnya adalah sebuah langkah kecil yang memberikan dampak besar pada keamanan, efisiensi, dan keandalan jangka panjang sebuah sistem perpipaan. Untuk kebutuhan spesifik proyek Anda, berkonsultasi dengan ahli perpipaan akan selalu menjadi keputusan yang bijaksana untuk memastikan setiap koneksi terpasang dengan sempurna.
