Panduan Lengkap Pipe Schedule: Memahami Ukuran dan Ketebalan Pipa Standar

Ketika mendengar kata ‘schedule’, pikiran kita mungkin langsung tertuju pada jadwal atau agenda kegiatan. Namun, di dunia teknis perpipaan, kata ini memiliki makna yang sama sekali berbeda dan memegang peranan yang sangat krusial. Pemahaman yang keliru terhadap istilah ini dapat menyebabkan kesalahan fatal dalam desain dan instalasi.

Oleh karena itu, mari kita bedah secara tuntas apa sebenarnya pipe schedule dan mengapa Anda wajib memahaminya. Panduan ini akan mengupas definisi, fungsi, hingga cara membaca tabelnya agar Anda dapat memilih pipa yang tepat untuk segala kebutuhan.

Definisi Sebenarnya dari Pipe Schedule

Secara mendasar, pipe schedule adalah sebuah standar universal yang mengklasifikasikan ketebalan dinding pipa (wall thickness) berdasarkan ukuran diameter nominalnya. Para insinyur dan teknisi menggunakan sistem ini untuk memastikan konsistensi, keamanan, dan kesesuaian pipa dalam sebuah sistem. Standar ini, yang sering diatur oleh lembaga seperti American Society of Mechanical Engineers (ASME), menciptakan sebuah “bahasa” yang sama bagi semua praktisi di industri.

Selanjutnya, sistem ini memudahkan para profesional untuk menentukan pipa yang mereka butuhkan tanpa harus mengukur setiap pipa secara manual. Cukup dengan menyebutkan ukuran nominal dan nomor schedule-nya, semua pihak akan mengerti spesifikasi ketebalan yang dimaksud.

Peran Vital Pipe Schedule dalam Keamanan Sistem

Pentingnya pipe schedule terletak pada kemampuannya untuk mendikte kekuatan dan kapasitas sebuah pipa. Nomor schedule secara langsung berkorelasi dengan tebal dinding pipa. Dengan kata lain, semakin tinggi nomor schedule-nya, maka semakin tebal pula dinding pipa tersebut untuk ukuran diameter nominal yang sama.

Sebagai contoh, pipa dengan schedule 80 memiliki dinding yang jauh lebih tebal dibandingkan pipa schedule 40 pada diameter nominal yang serupa. Akibatnya, pipa schedule 80 mampu menangani tekanan fluida (cairan atau gas) yang lebih tinggi serta lebih tahan terhadap beban eksternal.

Selain itu, standar schedule ini berlaku untuk berbagai jenis material, mulai dari baja karbon (carbon steel), baja paduan (alloy steel), hingga baja tahan karat (stainless steel). Khusus untuk material stainless steel, standar ASME sering menambahkan akhiran “S” (contoh: SCH 40S) untuk menandakan spesifikasi yang sedikit berbeda. Maka dari itu, pemilihan nomor schedule yang tepat menjadi kunci utama untuk menjamin sistem perpipaan beroperasi secara aman dan efisien sesuai tekanan kerja yang dirancang.

Menerjemahkan Istilah Kunci: NPS dan DN

Dalam setiap diskusi tentang pipe schedule, Anda akan sering menjumpai istilah Nominal Pipe Size (NPS) dan Diameter Nominal (DN). Penting untuk dicatat, kedua istilah ini merujuk pada ukuran nama atau sebutan pipa, bukan diameter luar (Outside Diameter/OD) aktualnya.

• NPS (Nominal Pipe Size) adalah standar yang umum digunakan di Amerika Utara dengan satuan inci.
• DN (Diameter Nominal) adalah padanannya dalam sistem metrik (milimeter) dan lebih umum digunakan di Eropa dan wilayah lain.

Sebagai contoh, pipa NPS 2″ tidak memiliki diameter luar yang persis 2 inci. Ini hanyalah sebutan standar. Dengan demikian, Anda harus selalu merujuk pada tabel standar untuk mengetahui dimensi aktual dari sebuah pipa berdasarkan NPS atau DN-nya.

Dimensi Panjang Pipa atau Dikenal sebagai Spool

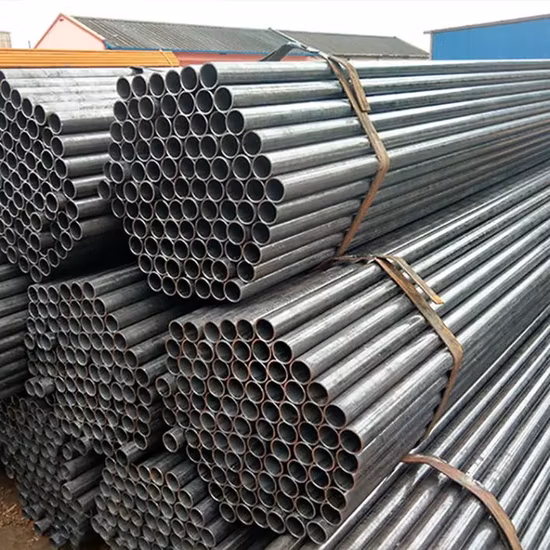

Setelah memahami diameter dan ketebalan, dimensi terakhir yang perlu kita ketahui adalah panjang pipa. Dalam industri, panjang standar satu batang pipa sering disebut sebagai satu spool. Biasanya, produsen memproduksi pipa baja karbon dalam panjang standar 6 meter (sekitar 20 kaki).

Karena keterbatasan panjang ini, sistem perpipaan yang kompleks selalu memerlukan berbagai jenis sambungan (fitting) untuk menyatukan beberapa spool pipa. Proses penyambungan ini memungkinkan para teknisi untuk membentuk jalur perpipaan yang rumit sesuai dengan desain yang dibutuhkan.

Tabel Pipe Schedule (Contoh Representatif)

Untuk memahami konsep pipe schedule secara praktis, cara terbaik adalah dengan melihat langsung datanya dalam sebuah tabel. Tabel di bawah ini menunjukkan contoh hubungan antara Nominal Pipe Size (NPS), Diameter Luar (OD), dan Ketebalan Dinding (Wall Thickness) untuk beberapa schedule yang paling umum digunakan.

Perhatikan bagaimana Diameter Luar (OD) tetap konstan untuk satu ukuran NPS yang sama, sementara ketebalan dindingnya berubah sesuai dengan nomor schedule.

Catatan: Untuk ukuran besar (di atas 10 inci), penamaan schedule terkadang menggunakan istilah STD (Standard) dan XS (Extra Strong), di mana STD seringkali setara dengan SCH 40 dan XS setara dengan SCH 80, meskipun ada beberapa pengecualian.

Poin Kunci dari Tabel di Atas:

• OD Tetap: Lihatlah pipa NPS 4″. Baik pada SCH 40 maupun SCH 80, Diameter Luarnya (OD) tetap sama, yaitu 114.3 mm. Ini adalah prinsip fundamental dari pipe schedule.
• Ketebalan Bertambah: Masih pada contoh NPS 4″, pipa SCH 80 memiliki dinding setebal 8.56 mm, yang secara signifikan lebih tebal daripada pipa SCH 40 yang hanya 6.02 mm.
• Diameter Dalam Berkurang: Sebagai konsekuensi dari dinding yang lebih tebal pada OD yang sama, diameter dalam (Internal Diameter/ID) dari pipa SCH 80 akan lebih kecil dibandingkan pipa SCH 40. Ini secara langsung memengaruhi volume fluida yang bisa dialirkan.
• NPS ≠ OD: Perhatikan bahwa untuk ukuran di bawah 14 inci, nilai NPS (misalnya 2″) tidak sama dengan ukuran Diameter Luar aktualnya (60.3 mm atau sekitar 2.375 inci).

Cara Praktis Membaca Tabel Pipe Schedule

Untuk mempermudah referensi, para profesional menggunakan tabel pipe schedule. Tabel ini secara efisien menyajikan semua informasi yang Anda butuhkan. Berikut cara membacanya:

1. Cari Ukuran Nominal (NPS/DN): Temukan baris yang sesuai dengan ukuran nominal pipa yang Anda butuhkan di kolom paling kiri.
2. Temukan Nomor Schedule: Geser ke kanan di sepanjang baris tersebut untuk menemukan kolom nomor schedule yang relevan (misalnya, SCH 40, SCH 80, SCH 160).
3. Dapatkan Dimensinya: Angka yang tertera pada persilangan baris NPS dan kolom schedule tersebut adalah ketebalan dinding (wall thickness) aktual dari pipa tersebut. Tabel ini juga biasanya mencantumkan diameter luar (OD) yang tetap sama untuk NPS yang sama, terlepas dari schedule-nya.

Dengan memahami cara kerja tabel ini, Anda dapat dengan cepat dan akurat menentukan spesifikasi pipa yang paling sesuai untuk aplikasi Anda.

Kesimpulan: Pilihan Tepat untuk Keamanan Jangka Panjang

Memilih pipa yang tepat adalah langkah fundamental dalam merancang sistem perpipaan yang aman, andal, dan efisien. Penggunaan pipe schedule menghilangkan tebakan dan memastikan setiap komponen dalam sistem memiliki kekuatan yang telah teruji dan terstandarisasi. Dengan pemahaman yang solid tentang pipe schedule, Anda memberdayakan diri sendiri untuk membuat keputusan teknis yang lebih baik dan terhindar dari potensi masalah di kemudian hari. Oleh karena itu, selalu pastikan spesifikasi schedule pipa sesuai dengan kebutuhan tekanan dan temperatur sistem Anda.
