Pengertian Lengkap Expansion Joint: Fungsi, Jenis, dan Material untuk Sistem Perpipaan

Artikel ini akan membahas pengertian lengkap expansion joint. Bayangkan sebuah sistem perpipaan industri sebagai struktur yang hidup. Ia “bernapas” dan bergerak akibat perubahan suhu, “bergetar” karena aliran fluida, dan “menegang” karena tekanan internal. Jika sistem ini dibuat terlalu kaku, tegangan yang terakumulasi dapat menyebabkan kerusakan fatal, mulai dari kebocoran hingga ledakan. Oleh karena itu, para insinyur merancang sistem ini dengan “sendi-sendi fleksibel” untuk mengakomodasi gerakan tersebut. Sendi inilah yang kita kenal sebagai Expansion Joint.

Komponen ini bukan sekadar aksesori, melainkan elemen krusial yang menjamin keamanan, keandalan, dan umur panjang sistem perpipaan. Artikel ini akan memandu Anda memahami peran vital, berbagai jenis desain, serta material yang tepat untuk expansion joint.

Secara aktif, expansion joint menjalankan beberapa fungsi penting:

• Menyerap Ekspansi dan Kontraksi Termal: Saat pipa memuai karena fluida panas atau menyusut karena suhu dingin, expansion joint menyediakan ruang untuk perubahan dimensi ini.
• Meredam Getaran Mekanis: Secara efektif mengisolasi getaran dari pompa, kompresor, atau mesin lain agar tidak merambat ke seluruh sistem pipa.
• Mengakomodasi Pergeseran (Misalignment): Menoleransi pergeseran kecil pada struktur atau pondasi pipa yang dapat terjadi seiring waktu.
• Mengurangi Kebisingan: Bertindak sebagai peredam suara yang timbul dari getaran dan aliran turbulen.

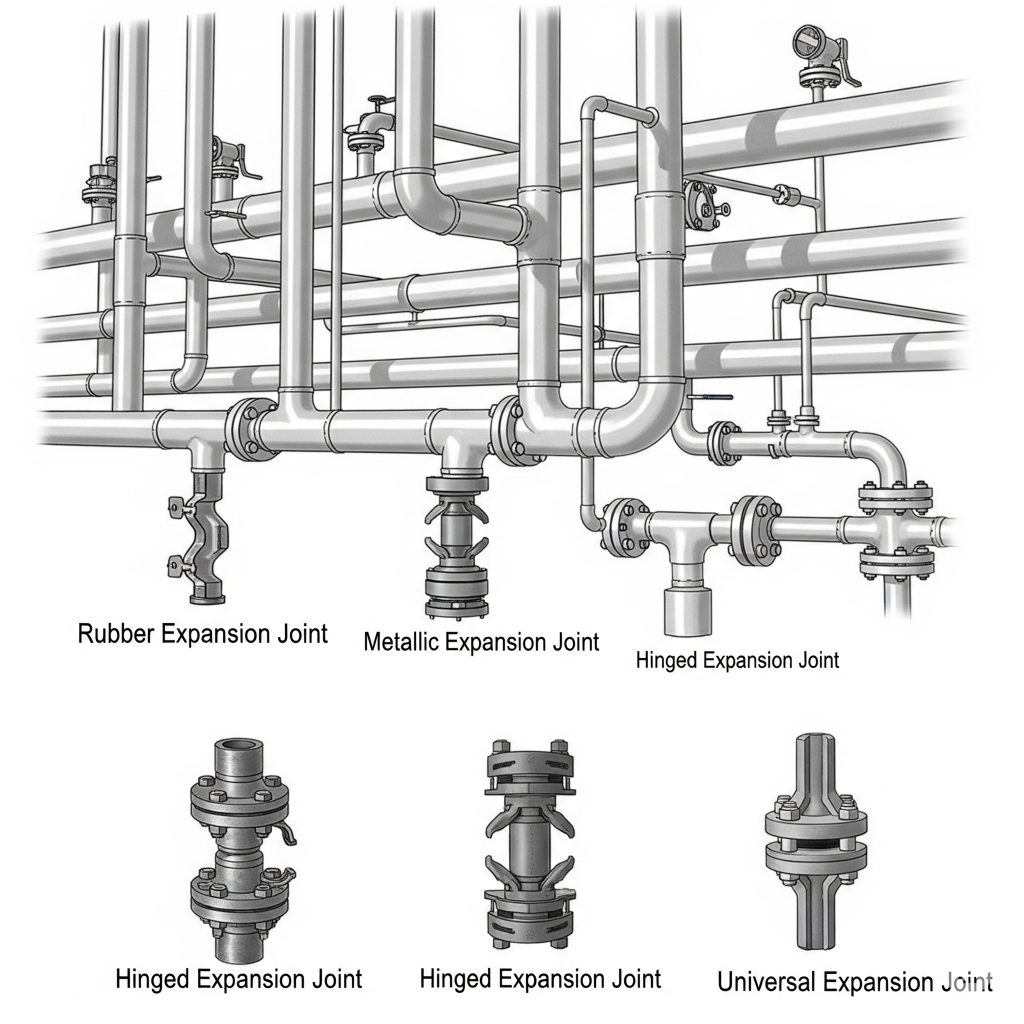

Mengenal Jenis-Jenis Expansion Joint dan Cara Kerjanya

Desain expansion joint sangat bervariasi, disesuaikan dengan jenis dan arah gerakan yang perlu diserap. Berikut adalah jenis-jenis yang paling umum digunakan dalam industri.

1. Single Expansion Joint Anggaplah ini sebagai pekerja serba bisa. Desain tunggal dengan satu bellow ini merupakan jenis paling dasar yang mampu menyerap kombinasi dari tiga gerakan fundamental: aksial (maju-mundur), lateral (samping), dan angular (memutar/menekuk).
2. Universal Expansion Joint Jenis ini pada dasarnya adalah dua single expansion joint yang dihubungkan oleh sebuah pipa di tengahnya. Dengan konfigurasi ini, ia mampu menyerap gerakan lateral dalam jumlah yang jauh lebih besar dibandingkan tipe single, menjadikannya ideal untuk pipa yang panjang.
3. Pressure Balanced Expansion Joint Ini adalah solusi cerdas untuk situasi yang kompleks. Insinyur menggunakan tipe ini untuk menetralkan gaya dorong tekanan (pressure thrust) pada titik-titik perubahan arah, seperti pada belokan pipa (elbow). Desainnya menggunakan bellow tambahan untuk menyeimbangkan tekanan sehingga beban pada tumpuan pipa (anchor) bisa dikurangi secara drastis.
4. Hinged Expansion Joint Sesuai namanya, perangkat ini bekerja seperti engsel pintu. Desainnya yang kaku hanya mengizinkan gerakan memutar (angular) pada satu bidang saja. Engselnya yang kokoh berfungsi untuk menahan gaya dorong tekanan, sehingga sering dipasang berpasangan atau bertiga untuk mengakomodasi pergerakan pipa yang kompleks.
5. Gimbal Expansion Joint Ini adalah versi lebih canggih dari tipe hinged. Dengan menggunakan dua pasang engsel yang terhubung oleh sebuah cincin gimbal, desain ini memungkinkannya menyerap gerakan memutar ke segala arah (multi-plane). Tipe gimbal juga mampu menahan gaya dorong tekanan, menjadikannya pilihan superior untuk aplikasi seismik atau getaran tiga dimensi.

Memilih Material Expansion Joint yang Tepat

Pemilihan material sangat menentukan kinerja dan umur pakai expansion joint. Material harus sesuai dengan suhu, tekanan, dan sifat kimia fluida yang dialirkan.

Memilih Material Expansion Joint yang Tepat

Pemilihan material sangat menentukan kinerja dan umur pakai expansion joint. Material harus sesuai dengan suhu, tekanan, dan sifat kimia fluida yang dialirkan.

• Logam (Metal)
  • Stainless Steel: Pilihan paling populer karena kombinasi kekuatan dan ketahanan korosi yang sangat baik pada berbagai rentang suhu.
  • Baja Karbon (Carbon Steel): Digunakan untuk aplikasi berkekuatan tinggi di mana korosi bukan masalah utama.
  • Paduan Nikel (Inconel, Hastelloy): Dipilih untuk layanan suhu sangat tinggi atau saat berhadapan dengan bahan kimia yang sangat agresif.
• Elastomer (Karet) Material karet (seperti EPDM, Neoprene) memiliki kemampuan luar biasa untuk meredam getaran frekuensi tinggi dan menoleransi misalignment. Material ini sangat efektif untuk melindungi pompa dan peralatan berputar lainnya, namun memiliki batasan suhu dan tekanan.
• Komposit & Fiber (Fabric) Jenis ini dirancang untuk aplikasi spesifik seperti saluran gas panas bertekanan rendah (misal: cerobong asap, sistem HVAC) atau saluran bahan kimia tertentu. Keunggulannya adalah fleksibilitas yang sangat tinggi.

Kesimpulan: Investasi untuk Keandalan Sistem

Pada akhirnya, penggunaan expansion joint bukan sekadar biaya tambahan, melainkan sebuah investasi cerdas untuk keberlangsungan operasi. Dengan menyerap gerakan dan meredam getaran, komponen ini secara aktif melindungi integritas sistem perpipaan, mencegah kegagalan struktural, dan mengoptimalkan kinerja secara keseluruhan. Memilih jenis dan material yang tepat adalah kunci untuk membangun sistem perpipaan yang aman, efisien, dan andal untuk jangka panjang. Semoga blog dari pengertian expansion joint ini bisa membantu Anda dalam memilih material untuk kebutuhan proyek Anda.
