PN 40 Pressure Rating: Penjelasan Teknis & Perbandingannya dengan Class 300

Perbandingan PN 40 Pressure Rating dengan Class 300. Dalam spesifikasi teknis sistem perpipaan, perdebatan antara standar Eropa (PN) dan Amerika (ASME Class) seringkali muncul. Banyak profesional menganggap PN40 setara dengan Class 300. Meskipun anggapan ini memiliki dasar, kenyataannya jauh lebih kompleks dan berisiko jika tidak dipahami sepenuhnya. Keduanya melayani rentang aplikasi yang serupa, namun mereka secara fundamental tidak dapat saling menggantikan.

Artikel ini secara aktif akan mengupas tuntas konsep Pressure-Temperature (P-T) Rating yang menjadi dasar dari rating PN40. Selanjutnya, kami akan menyajikan perbandingan teknis yang komprehensif PN 40 Pressure Rating dengan ASME Class 300 untuk memberikan Anda pemahaman yang jelas dan mencegah kesalahan spesifikasi yang mahal.

Konsep Fundamental: Pressure-Temperature (P-T) Rating

Pertama-tama, penting untuk memahami bahwa nilai “40” pada PN40 bukanlah tekanan kerja yang berlaku di semua kondisi. Nilai 40 Bar adalah Pressure Nominal yang diizinkan hanya pada suhu ruangan (sekitar 20 °C). Seiring dengan kenaikan suhu operasional, kekuatan material akan menurun. Akibatnya, tekanan maksimum yang dapat ditahan oleh komponen tersebut juga ikut menurun. Hubungan terbalik antara tekanan dan suhu inilah yang kita sebut sebagai Pressure-Temperature (P-T) Rating.

Material, seperti baja karbon, akan kehilangan sebagian dari kekuatan luluhnya (yield strength) saat dipanaskan. Oleh karena itu, standar seperti EN 1092-1 menyediakan tabel atau grafik P-T Rating untuk setiap kelompok material. Para insinyur wajib menggunakan data ini untuk menentukan apakah sebuah komponen PN40 aman untuk digunakan pada suhu layanan yang direncanakan.

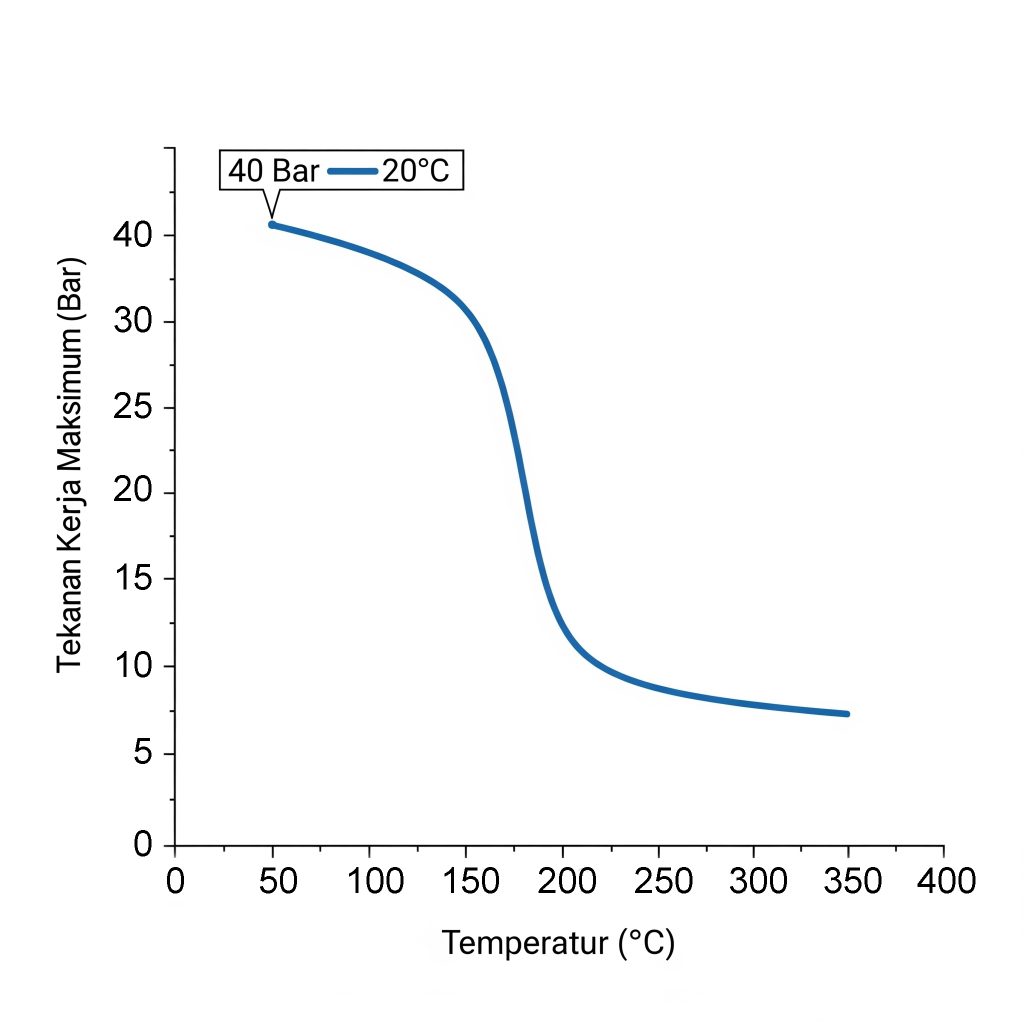

Grafik P-T Rating untuk Baja Karbon (Contoh: P250GH)

Untuk memberikan gambaran visual, grafik di bawah ini menunjukkan penurunan tekanan kerja yang diizinkan untuk flange baja karbon (material grup P250GH) dengan rating PN40 seiring meningkatnya suhu.

Dari grafik tersebut, kita dapat melihat bahwa pada suhu 200 °C, tekanan kerja yang diizinkan bukan lagi 40 Bar, melainkan turun menjadi sekitar 34 Bar. Dengan demikian, mengabaikan P-T Rating dapat menyebabkan kegagalan komponen yang katastropis.

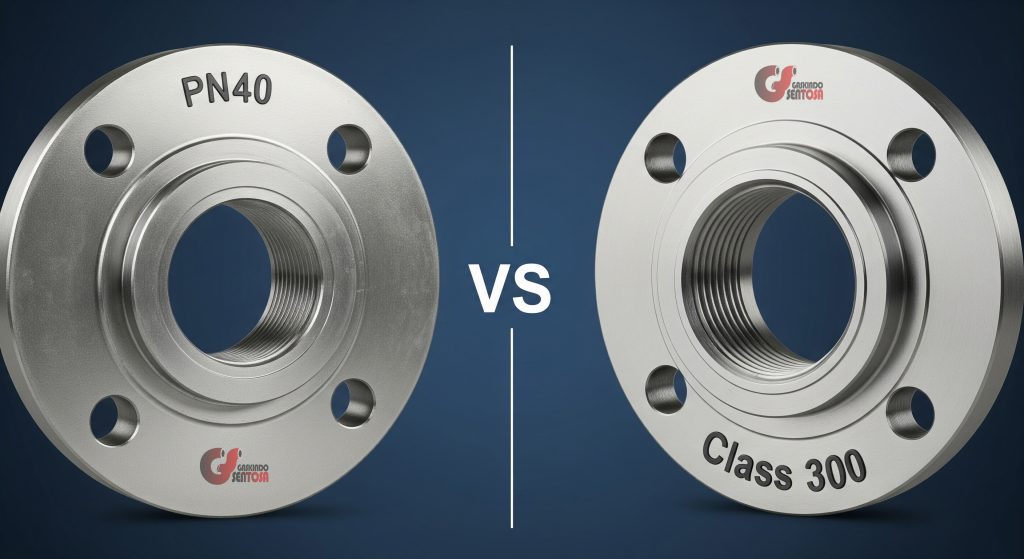

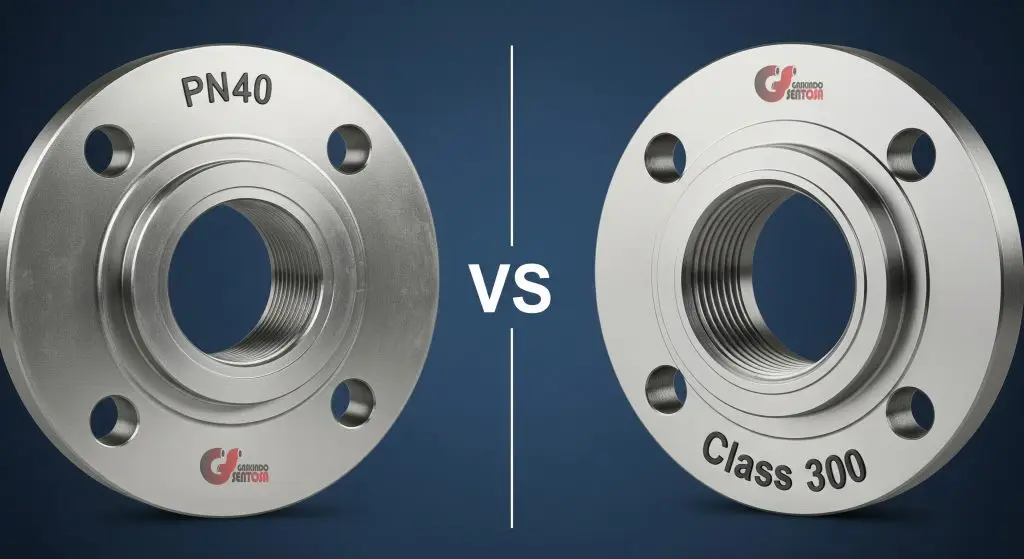

Perbandingan Langsung: PN40 vs. ASME Class 300

Sekarang, mari kita bandingkan PN40 dengan lawannya dari standar Amerika, yaitu Class 300 (diatur oleh ASME B16.5). Keduanya sering disandingkan karena melayani aplikasi industri dengan tingkat tekanan yang serupa.

Di sisi lain, perbedaan fundamental di antara keduanya membuat mereka tidak kompatibel.

Mengapa Tidak Bisa Saling Menggantikan?

Alasan utama dan yang paling krusial adalah perbedaan dimensi.

• Standar EN 1092-1 menetapkan semua dimensi dalam milimeter.
• Standar ASME B16.5 menetapkan semua dimensi dalam inci.

Akibatnya, sebuah flange DN 100 PN40 akan memiliki Diameter Luar (OD), Diameter Lingkaran Baut (PCD), serta jumlah dan ukuran baut yang berbeda dengan flange 4″ Class 300. Keduanya secara fisik tidak akan bisa tersambung dengan benar. Memaksakan pemasangan flange tersebut adalah praktik yang sangat berbahaya dan dilarang dalam standar rekayasa manapun.

Meskipun Class 300 memiliki rating tekanan yang sedikit lebih tinggi pada suhu ambien (sekitar 51.1 Bar pada 38°C), perbedaan ini tidak relevan jika kedua komponen tidak dapat disambungkan.

Kesimpulan: Pilih Sesuai Standar Proyek Anda

Sebagai kesimpulan, PN40 dan Class 300 memang dirancang untuk rentang aplikasi tekanan yang mirip, namun keduanya hidup di “ekosistem” standar yang berbeda. PN40 adalah rating definitif dari sistem Eropa (EN) dengan dimensi metrik, sementara Class 300 adalah pilar dari sistem Amerika (ASME) dengan dimensi imperial.

Pelajaran terpenting adalah: jangan pernah mencampuradukkan keduanya. Selalu pastikan spesifikasi komponen Anda, baik dari sisi rating tekanan maupun dimensi, sesuai dengan standar yang ditetapkan untuk keseluruhan proyek.
