Sustain, Occasional, Expansion: Tiga Jenis Beban yang Wajib Diketahui Insinyur Pipa

Dalam dunia rekayasa, sistem perpipaan berfungsi sebagai arteri bagi sebuah fasilitas industri. Sistem ini mengalirkan fluida vital dari satu titik ke titik lain dengan presisi tinggi. Namun, di balik fungsinya yang krusial, pipa-pipa ini secara konstan menanggung berbagai jenis beban yang dapat memengaruhi integritas dan keamanannya. Para insinyur, terutama yang menggunakan perangkat lunak analisis tegangan seperti Caesar II, harus memahami secara mendalam tiga kategori beban utama.

Ketiga beban fundamental tersebut adalah beban tetap (sustain), beban tidak terduga (occasional), dan beban ekspansi (expansion). Memahami perbedaan, penyebab, dan dampak dari masing-masing beban ini merupakan kunci untuk merancang sistem perpipaan yang andal, aman, dan efisien. Oleh karena itu, mari kita bedah satu per satu setiap jenis beban ini.

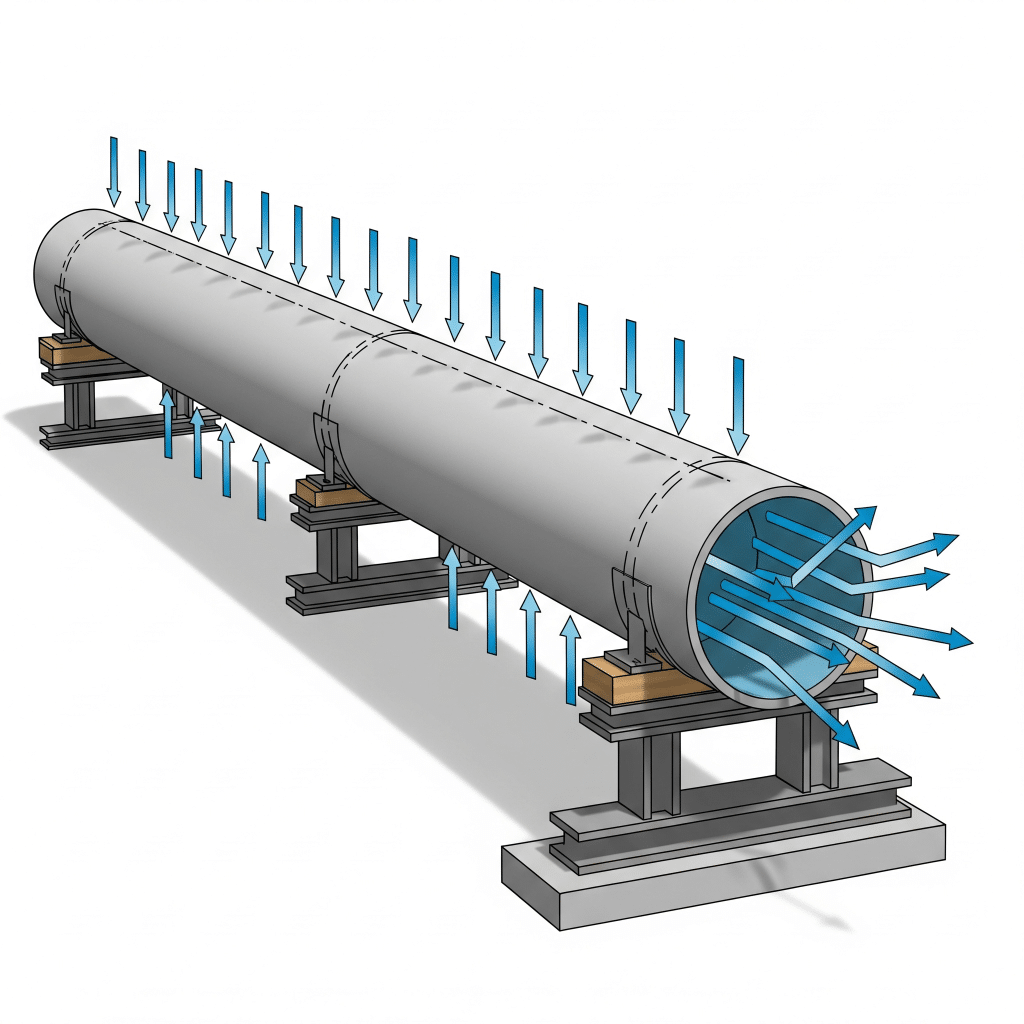

1. Beban Tetap (Sustain Load): Fondasi Kekuatan Pipa

Pertama-tama, kita akan membahas beban yang paling mendasar, yaitu sustain load. Anggaplah beban ini sebagai bobot yang harus ditanggung oleh sistem perpipaan setiap saat tanpa henti. Beban ini bersifat kontinu dan selalu ada selama pipa beroperasi. Dengan kata lain, sustain load mendefinisikan kondisi dasar yang harus mampu ditahan oleh struktur pipa dan sistem penopangnya.

Beban ini secara esensial berasal dari dua faktor utama yang selalu bekerja serentak:

• Berat Operasi (Operating Weight): Faktor ini mencakup semua bobot fisik yang menjadi bagian dari sistem. Ini termasuk berat material pipa itu sendiri, berat fluida yang mengalir di dalamnya, berat material insulasi yang melapisinya, serta berat komponen tambahan seperti katup (valve), flange, dan instrumen lainnya.
• Tekanan Desain (Design Pressure): Selain menahan bobotnya sendiri, pipa juga harus menahan tekanan internal dari fluida yang dikandungnya. Tekanan ini mendorong dinding pipa ke arah luar secara terus-menerus selama operasi berlangsung.

Pada dasarnya, analisis sustain load memastikan bahwa pipa tidak akan runtuh atau mengalami deformasi permanen di bawah bebannya sendiri. Insinyur menggunakan perhitungan ini untuk menentukan jenis, jumlah, dan lokasi tumpuan (pipe support) yang tepat agar tegangan yang timbul tidak melampaui batas aman material.

2. Beban Tidak Terduga (Occasional Load): Menghadapi Kekuatan Eksternal

Selanjutnya, mari kita beralih ke beban yang sifatnya tidak tetap. Berbeda dengan sustain load yang selalu ada, occasional load merupakan beban yang muncul sesekali atau dalam kondisi tertentu saja. Walaupun kemunculannya jarang, insinyur tetap wajib memperhitungkan beban ini karena dampaknya bisa sangat signifikan dan berpotensi menyebabkan kegagalan sistem jika diabaikan.

Beban ini umumnya muncul dari fenomena alam atau kejadian eksternal lainnya. Beberapa contoh paling umum dari occasional load meliputi:

• Beban angin (wind load)
• Beban gempa (seismic load)
• Akumulasi salju (snow load)
• Gelombang badai (blast wave) atau water hammer

Perbedaan mendasar antara occasional dan sustain load terletak pada distribusinya. Sustain load terdistribusi secara merata di sepanjang sistem. Sebaliknya, occasional load sering kali hanya bekerja pada area tertentu. Sebagai contoh, angin kencang mungkin hanya memberikan tekanan signifikan pada sisi pipa yang terpapar langsung. Demikian pula, getaran gempa akan menimbulkan gaya dinamis yang kompleks pada titik-titik tertentu. Oleh karena itu, desain sistem harus memastikan bahwa pipa mampu menahan kombinasi dari beban sustain dan occasional secara bersamaan tanpa mengalami kegagalan.

3. Beban Ekspansi (Expansion Load): Mengelola Energi Termal

Terakhir, kita membahas expansion load, sebuah beban yang lahir dari sifat fundamental fisika material. Ketika suhu suatu material berubah, material tersebut akan memuai (ekspansi) saat panas atau menyusut (kontraksi) saat dingin. Fenomena inilah yang menjadi sumber dari expansion load. Beban ini muncul ketika perubahan dimensi pipa akibat suhu terhalang atau tertahan.

Bayangkan sebuah pipa panjang yang mengalirkan uap panas. Material pipa secara alami akan berusaha untuk memuai atau bertambah panjang. Namun, jika kedua ujung pipa tersebut tertahan oleh tumpuan yang kaku atau terhubung ke peralatan yang masif, pemuaian tersebut tidak dapat terjadi dengan bebas. Akibatnya, energi termal yang seharusnya menjadi pergerakan fisik berubah menjadi tegangan internal yang sangat besar di dalam material pipa. Tegangan ini dapat dengan mudah menyebabkan pipa bengkok, merusak tumpuan, atau bahkan menimbulkan beban berlebih pada nozel peralatan yang terhubung.

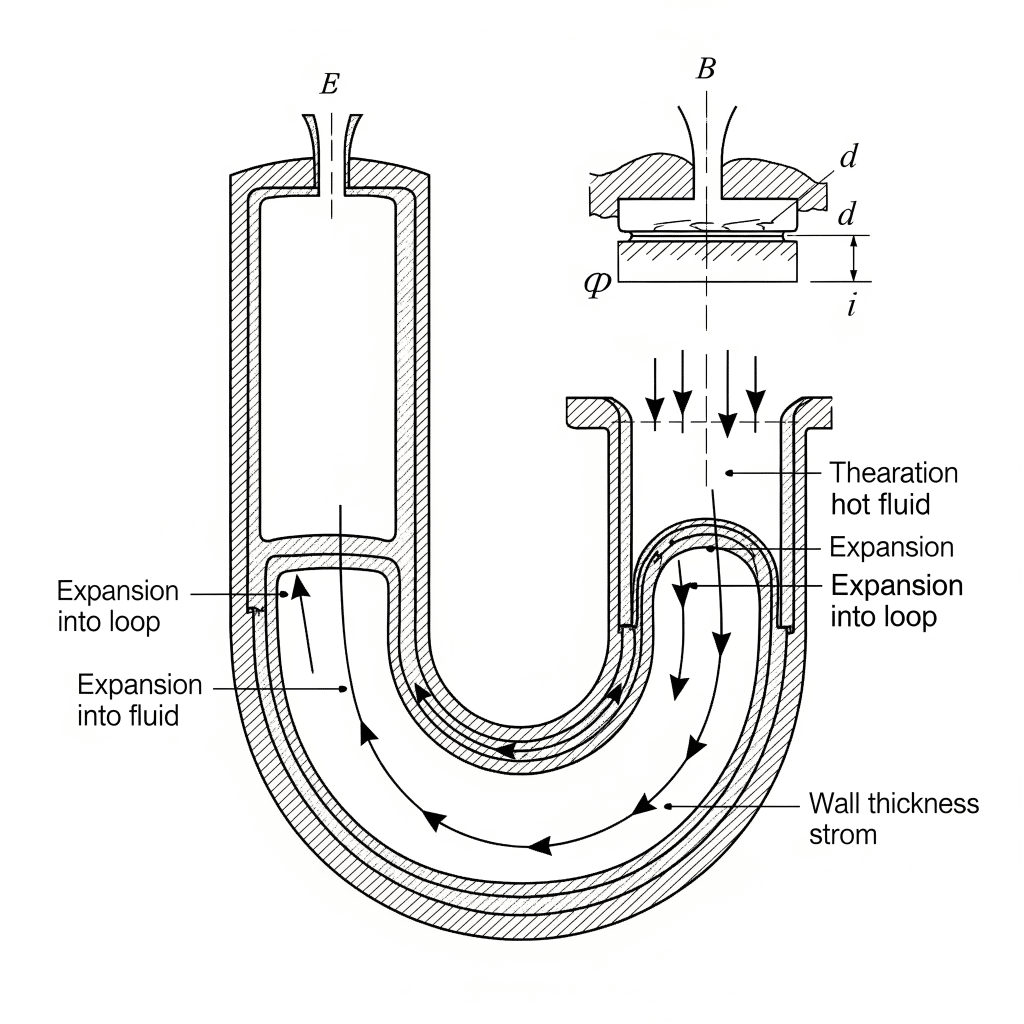

Untuk mengatasi tantangan ini, insinyur secara proaktif merancang fleksibilitas ke dalam sistem. Mereka menggunakan konfigurasi seperti expansion loop (pipa yang sengaja dibelokkan membentuk huruf ‘U’) atau memasang expansion joint. Desain ini memberikan ruang bagi pipa untuk “bernapas” atau bergerak sesuai perubahan suhu, sehingga mampu meredam tegangan termal ke level yang aman.

Kesimpulan

Memahami secara komprehensif ketiga jenis beban sustain, occasional, dan expansion adalah pilar utama dalam merancang sistem perpipaan. Ketiganya merepresentasikan tantangan yang berbeda dan menuntut solusi rekayasa yang spesifik. Dengan menganalisis dan mengakomodasi setiap beban ini secara cermat, para insinyur dapat membangun sistem perpipaan yang tidak hanya berfungsi sesuai tujuannya, tetapi juga menjamin keamanan operasional, keandalan jangka panjang, dan efisiensi di seluruh siklus hidup fasilitas.
