Setelah Anda memahami konsep dasar rating tekanan, langkah selanjutnya yang paling krusial adalah mengetahui dimensi fisik dari komponen yang akan Anda gunakan. Untuk para insinyur, desainer, dan tim pengadaan, memiliki data dimensi yang tepat adalah kunci untuk memastikan kecocokan, keamanan, dan fungsionalitas sistem perpipaan. Artikel ini secara aktif menyajikan tabel lengkap dimensi detail untuk flange ber-rating PN40 sesuai standar Eropa EN 1092-1.
Semua data kami sajikan dalam satuan milimeter (mm) dan juga konversinya ke inci (inch) untuk fleksibilitas maksimal dalam proyek Anda. Dimensi yang tertera dalam tabel ini didasarkan pada standar rating tekanan tertentu. Pahami dasar-dasar apa itu pressure rating PN40 di panduan utama kami.
Pentingnya Standar Dimensi EN 1092-1
Standar EN 1092-1 secara spesifik mengatur flange baja dan sambungannya dalam sistem perpipaan dengan designasi PN. Menggunakan standar ini menjamin bahwa flange dari berbagai produsen akan memiliki interoperabilitas yang sama, asalkan mereka mengikuti standar yang serupa. Oleh karena itu, tabel di bawah ini menjadi referensi vital Anda.

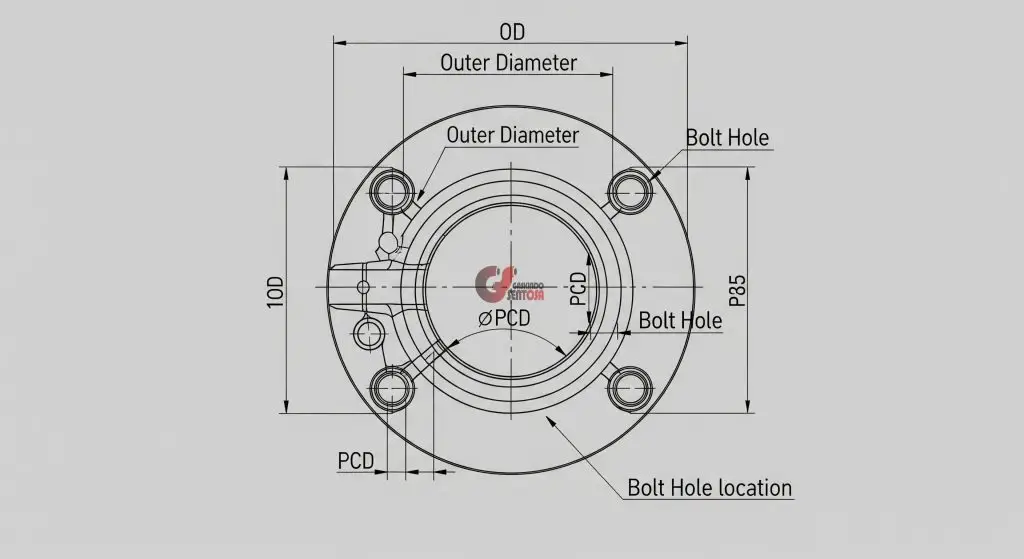

Tabel Dimensi Flange Weld Neck (Type 11) PN40
Flange Weld Neck (Tipe 11) menawarkan koneksi paling andal karena dilas langsung ke pipa (butt-weld). Akibatnya, tipe ini menjadi pilihan utama untuk aplikasi bertekanan dan temperatur tinggi. Berikut adalah data dimensi krusial untuk Flange Weld Neck PN40.
| DN | Diameter Luar (D) | Tebal Flange (c) | Diameter Lingkaran Baut (k) | Jumlah & Ukuran Baut |
| 15 | 95 mm (3.74″) | 18 mm (0.71″) | 65 mm (2.56″) | 4 x M12 |
| 25 | 115 mm (4.53″) | 20 mm (0.79″) | 85 mm (3.35″) | 4 x M12 |
| 50 | 165 mm (6.50″) | 22 mm (0.87″) | 125 mm (4.92″) | 4 x M16 |
| 80 | 200 mm (7.87″) | 24 mm (0.94″) | 160 mm (6.30″) | 8 x M16 |
| 100 | 235 mm (9.25″) | 26 mm (1.02″) | 190 mm (7.48″) | 8 x M20 |
| 150 | 300 mm (11.81″) | 30 mm (1.18″) | 250 mm (9.84″) | 8 x M24 |
| 200 | 360 mm (14.17″) | 34 mm (1.34″) | 310 mm (12.20″) | 12 x M24 |
| 250 | 425 mm (16.73″) | 38 mm (1.50″) | 370 mm (14.57″) | 12 x M27 |
| 300 | 485 mm (19.09″) | 42 mm (1.65″) | 430 mm (16.93″) | 12 x M30 |
Tabel Dimensi Flange Slip-On (Type 01) PN40
Selanjutnya, Flange Slip-On (Tipe 01) dipasang dengan memasukkan pipa ke dalamnya lalu mengelasnya dari sisi dalam dan luar. Proses instalasinya cenderung lebih mudah, namun kekuatannya tidak setangguh Weld Neck.
| DN | Diameter Luar (D) | Tebal Flange (c) | Diameter Lingkaran Baut (k) | Jumlah & Ukuran Baut |
| 15 | 95 mm (3.74″) | 18 mm (0.71″) | 65 mm (2.56″) | 4 x M12 |
| 25 | 115 mm (4.53″) | 20 mm (0.79″) | 85 mm (3.35″) | 4 x M12 |
| 50 | 165 mm (6.50″) | 20 mm (0.79″) | 125 mm (4.92″) | 4 x M16 |
| 80 | 200 mm (7.87″) | 24 mm (0.94″) | 160 mm (6.30″) | 8 x M16 |
| 100 | 235 mm (9.25″) | 24 mm (0.94″) | 190 mm (7.48″) | 8 x M20 |
| 150 | 300 mm (11.81″) | 28 mm (1.10″) | 250 mm (9.84″) | 8 x M24 |
| 200 | 360 mm (14.17″) | 32 mm (1.26″) | 310 mm (12.20″) | 12 x M24 |
| 250 | 425 mm (16.73″) | 36 mm (1.42″) | 370 mm (14.57″) | 12 x M27 |
| 300 | 485 mm (19.09″) | 40 mm (1.57″) | 430 mm (16.93″) | 12 x M30 |
Tabel Dimensi Flange Blind / Buta (Type 05) PN40
Flange Blind (Tipe 05) tidak memiliki lubang di tengah. Fungsi utamanya adalah untuk menutup ujung sistem perpipaan atau nozel pada sebuah bejana tekan (pressure vessel). Karena menahan seluruh tekanan sistem, tebalnya menjadi dimensi yang sangat kritikal.
| DN | Diameter Luar (D) | Tebal Flange (c) | Diameter Lingkaran Baut (k) | Jumlah & Ukuran Baut |
| 15 | 95 mm (3.74″) | 18 mm (0.71″) | 65 mm (2.56″) | 4 x M12 |
| 25 | 115 mm (4.53″) | 20 mm (0.79″) | 85 mm (3.35″) | 4 x M12 |
| 50 | 165 mm (6.50″) | 22 mm (0.87″) | 125 mm (4.92″) | 4 x M16 |
| 80 | 200 mm (7.87″) | 24 mm (0.94″) | 160 mm (6.30″) | 8 x M16 |
| 100 | 235 mm (9.25″) | 30 mm (1.18″) | 190 mm (7.48″) | 8 x M20 |
| 150 | 300 mm (11.81″) | 38 mm (1.50″) | 250 mm (9.84″) | 8 x M24 |
| 200 | 360 mm (14.17″) | 48 mm (1.89″) | 310 mm (12.20″) | 12 x M24 |
| 250 | 425 mm (16.73″) | 60 mm (2.36″) | 370 mm (14.57″) | 12 x M27 |
| 300 | 485 mm (19.09″) | 70 mm (2.76″) | 430 mm (16.93″) | 12 x M30 |
Setelah melihat tabel lengkap dimensi flange PN40 dari macam-macam tipe, kini kita beralih ke pemilihan material yang tepat. Hal ini menjadi krusial karena bisa mempengaruhi kinerja flange itu sendiri dan masa umur flange yang akan kita pakai. Simak penjelasannya berikut.
Memilih Material yang Tepat: PN40 to Inches Steel Flange
Selain dimensi, pemilihan material adalah faktor penentu kinerja dan umur pakai flange. Ketika Anda mencari PN40 to inches steel flange, Anda juga perlu mempertimbangkan jenis baja yang sesuai dengan aplikasi Anda.

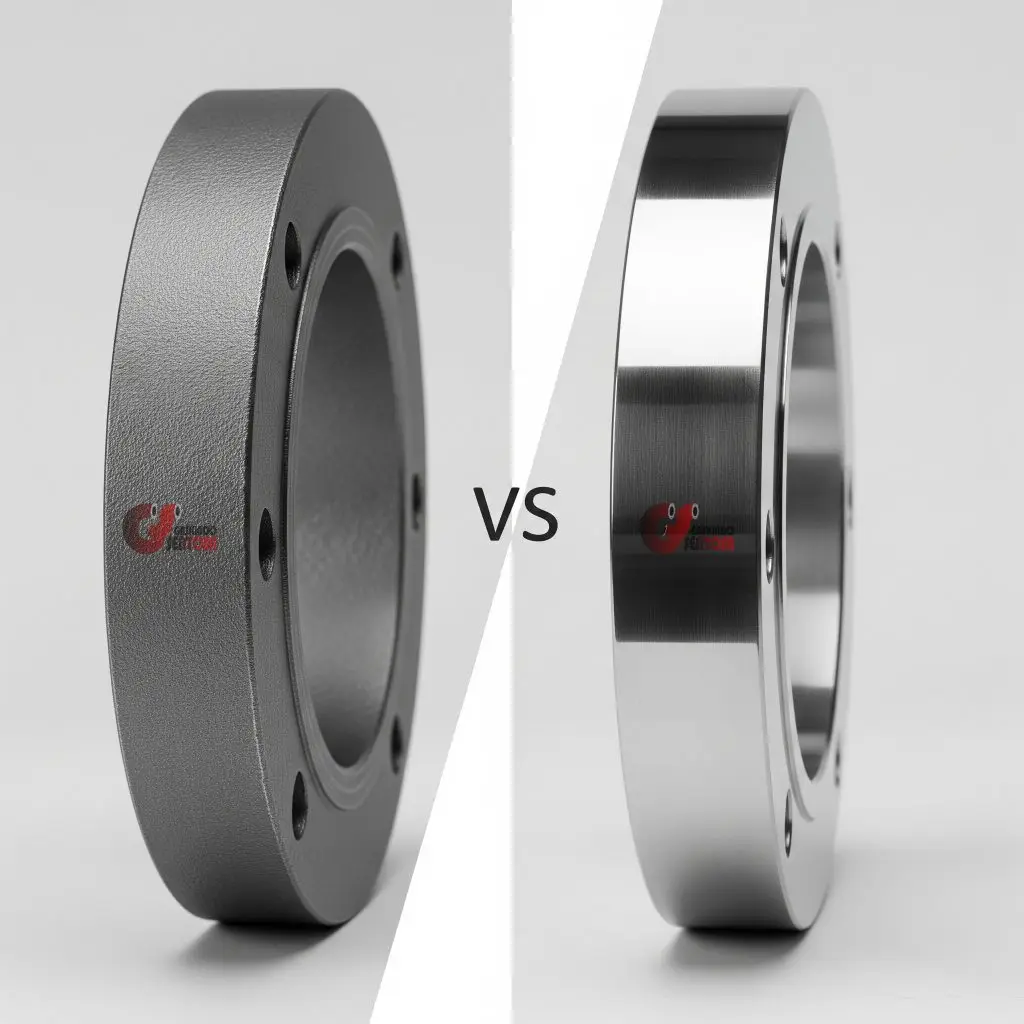

Baja Karbon (Carbon Steel)
Material ini adalah pilihan paling umum karena keseimbangan antara kekuatan dan biaya.
- P250GH (atau A105 untuk standar ASME): Para insinyur memilih material ini untuk aplikasi layanan umum hingga temperatur sedang. Baja ini menunjukkan kekuatan tarik dan ketahanan yang sangat baik untuk sebagian besar fluida seperti air, uap, minyak, dan gas.
Baja Tahan Karat (Stainless Steel)
Ketika ketahanan terhadap korosi menjadi prioritas utama, stainless steel adalah jawabannya.
- Grade 304/304L (1.4301/1.4307): Ini adalah grade serbaguna yang sangat baik untuk industri makanan, minuman, dan kimia umum.
- Grade 316/316L (1.4401/1.4404): Dengan tambahan molibdenum, material ini menawarkan ketahanan korosi yang superior, terutama terhadap klorida dan larutan asam. Insinyur menggunakan grade 316 untuk aplikasi di lingkungan laut, farmasi, dan pemrosesan kimia yang lebih agresif.
Kesimpulan: Referensi Andal untuk Kebutuhan Teknis Anda
Sebagai penutup, tabel lengkap dimensi flange pn40 yang akurat adalah alat yang tak ternilai. Menggunakan data dari standar EN 1092-1 memastikan setiap flange PN40 yang Anda pilih akan pas dan berfungsi sebagaimana mestinya. Dengan demikian, Anda dapat menghindari kesalahan pemasangan yang mahal dan potensi risiko keamanan.
Simpan halaman ini sebagai referensi cepat Anda. Dengan data dimensi dan pemahaman material yang solid di tangan, Anda kini dapat melanjutkan proses desain, spesifikasi, dan pengadaan dengan tingkat keyakinan yang jauh lebih tinggi.
