Apa itu Blind Flange? Fungsi, Standar, Serta Prosedur Instalasinya

Dalam dunia perpipaan industri yang rumit, setiap komponen memiliki peran spesifik untuk menjamin integritas dan keamanan sistem. Di antara berbagai jenis flange, blind flange atau flensa buta menonjol karena desainnya yang unik dan fungsinya yang krusial. Berbeda dengan flange lain yang bertugas menyambungkan pipa, blind flange justru bertugas untuk menghentikan aliran.

Meskipun terlihat sederhana layaknya piringan baja solid, komponen ini menanggung beban tekanan yang sangat besar. Oleh karena itu, memahami fungsi, standar, dan cara pemasangannya dengan benar adalah hal yang mutlak diperlukan. Artikel ini akan mengupas tuntas seluk-beluk blind flange, dari definisi mendasar hingga aplikasi kritikalnya di lapangan.

Apa Sebenarnya Blind Flange Itu?

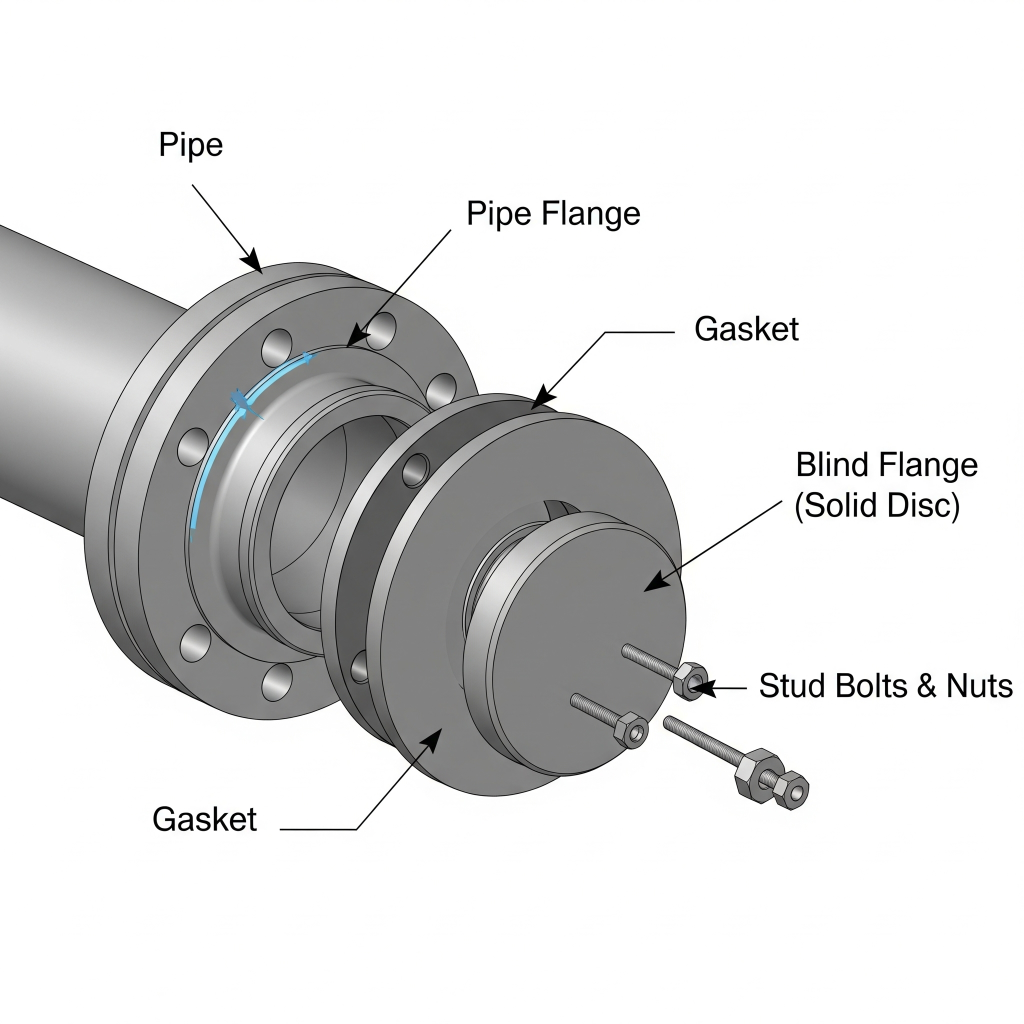

Secara esensial, blind flange adalah sebuah piringan solid tanpa lubang di bagian tengahnya (bore). Para insinyur merancangnya untuk dipasang pada ujung sebuah sistem perpipaan atau untuk menutup lubang pada sebuah bejana tekan (pressure vessel). Anda dapat membayangkannya sebagai penutup buntu yang sangat kuat, yang berfungsi sebagai titik terminasi atau isolasi sebuah jalur pipa.

Karena posisinya yang berada di ujung sistem, blind flange menahan tekanan penuh dari fluida di dalam pipa. Akibatnya, komponen ini harus menanggung stres mekanis yang signifikan, yang terkonsentrasi di bagian tengahnya. Inilah sebabnya mengapa, untuk rating tekanan yang sama, blind flange seringkali dirancang lebih tebal dibandingkan jenis flange lainnya untuk menjamin keamanan maksimal.

Fungsi Krusial Blind Flange dalam Sistem Perpipaan

Blind flange memegang beberapa peranan vital yang sangat diperlukan selama siklus hidup sebuah pabrik atau fasilitas industri.

1. Isolasi Pipa untuk Perawatan dan Perbaikan Ketika sebuah peralatan seperti pompa atau katup perlu diperbaiki, teknisi harus memastikan jalur pipa yang terhubung benar-benar aman dan bebas dari aliran. Dengan memasang blind flange, mereka dapat mengisolasi bagian tersebut secara fisik, sehingga pekerjaan perawatan dapat berlangsung dengan aman tanpa harus mematikan seluruh sistem.
2. Titik Uji Tekanan (Hydrotest) Setelah proses konstruksi, setiap sistem perpipaan baru wajib menjalani uji tekanan untuk memastikan tidak ada kebocoran pada sambungan las atau baut. Dalam proses ini, para teknisi menggunakan blind flange sebagai penahan ujung yang kuat saat mereka memompa air bertekanan tinggi ke dalam sistem.
3. Penutupan Jalur untuk Koneksi Masa Depan Dalam perencanaan sebuah pabrik, seringkali ada jalur pipa yang sengaja disiapkan untuk kebutuhan ekspansi di masa depan. Untuk menutup jalur “tunggu” ini dengan aman, para insinyur memasang blind flange sebagai solusi penutupan sementara yang andal dan mudah dibuka kembali saat dibutuhkan.

Mengenal Spesifikasi dan Standar Kunci

Untuk menjamin kesesuaian dan keamanan, Anda harus memilih blind flange berdasarkan standar yang berlaku.

• Standar Dimensi: Dimensi utama untuk flange ukuran NPS ½” hingga 24” mengacu pada standar ASME B16.5. Sementara itu, untuk ukuran yang lebih besar (NPS 26” hingga 60”), Anda harus menggunakan standar ASME B16.47.
• Tipe Permukaan (Face Type): Tipe permukaan flange harus cocok dengan flange pasangannya serta jenis gasket yang digunakan. Tiga tipe yang paling umum adalah:
  • Raised Face (RF): Paling umum digunakan, memiliki permukaan yang sedikit menonjol di sekitar lubang baut untuk memusatkan tekanan pada gasket.
  • Flat Face (FF): Memiliki permukaan yang sepenuhnya datar, biasanya digunakan untuk aplikasi bertekanan rendah dan dipasangkan dengan gasket non-logam yang lunak.
  • Ring-Type Joint (RTJ): Digunakan untuk aplikasi bertekanan dan bersuhu sangat tinggi. Permukaannya memiliki alur khusus untuk menempatkan gasket cincin logam.

Panduan Pemasangan Blind Flange (Langkah Demi Langkah)

Proses instalasi yang benar adalah kunci untuk mencegah kebocoran dan memastikan keamanan operasional. Selalu ikuti prosedur keselamatan kerja yang berlaku di lokasi Anda.

1. Verifikasi dan Persiapan: Pertama-tama, pastikan permukaan flange yang ada sudah bersih dari karat, kotoran, atau sisa gasket lama. Verifikasi bahwa spesifikasi blind flange (material, ukuran, pressure class) dan gasket sudah sesuai dengan kebutuhan sistem.
2. Penjajaran (Alignment): Posisikan gasket dengan hati-hati tepat di tengah permukaan flange. Selanjutnya, pasang blind flange pada posisinya dan pastikan lubang bautnya sejajar sempurna.
3. Pengencangan Baut (Bolt Torquing): Masukkan semua baut dan kencangkan mur dengan tangan terlebih dahulu. Setelah itu, gunakan kunci torsi (torque wrench) untuk mengencangkan baut secara bertahap dengan pola menyilang atau pola bintang (star pattern). Prosedur ini sangat penting untuk mendistribusikan tekanan secara merata pada gasket dan mencegah kebocoran.
4. Inspeksi Final: Setelah semua baut dikencangkan sesuai nilai torsi yang direkomendasikan, lakukan inspeksi visual untuk memastikan tidak ada celah antara flange. Jika prosedur mengharuskannya, lanjutkan dengan melakukan tes kebocoran.

Aplikasi Umum di Berbagai Industri

Anda dapat menemukan blind flange di hampir semua industri yang menggunakan sistem perpipaan, seperti:

• Industri Minyak dan Gas: Untuk mengisolasi jalur pipa selama perbaikan atau untuk menutup nozzle pada bejana tekan.
• Pabrik Kimia: Mencegah kebocoran bahan kimia berbahaya dari jalur yang tidak digunakan.
• Pembangkit Listrik: Sebagai titik akses untuk inspeksi atau pembersihan internal pipa.
